산업용 밸브 및 배관 시스템의 핵심 원리

유체 역학 및 압력 관리는 액체, 가스 또는 슬러리 운송과 관련된 모든 상업 또는 산업 작업의 절대적인 백본을 형성합니다. 기본적으로 시설을 통한 미디어의 효율적인 이동은 속도 프로파일, 마찰 수두 손실 및 동적 압력 변화를 포함한 유체 동작에 대한 깊은 이해에 달려 있습니다. 이러한 요소를 관리하면 구조적 스트레스를 방지하고 에너지 소비를 최소화하며 치명적인 시스템 오류를 제거할 수 있습니다.

이러한 복잡한 레이아웃 내에서 파이프 크기 및 재료 선택은 전체 자산의 구조적 무결성을 결정합니다. 잘못된 크기의 파이프는 과도한 유속으로 이어져 심각한 침식 부식을 유발하거나 반대로 흐름이 느려져 미립자가 침전되고 막힐 수 있습니다. 동시에, 구조적 탄력성은 네트워크가 수십 년 동안 지속적인 서비스를 통해 내부 압력 변동과 외부 환경 부하를 견딜 수 있도록 보장합니다.

이를 달성하기 위해서는 고성능 산업용 밸브 및 배관 시스템 원활하게 협업해야 합니다. 파이프와 피팅이 물리적 경로를 제공하는 반면, 산업용 밸브는 흐름을 조절, 격리 또는 방향 전환하는 동적 제어 센터 역할을 합니다. 다음과 같은 수십 년의 전문 지식을 갖춘 제조업체 닝보바오디플라스틱밸브유한회사 , 내구성이 뛰어난 열가소성 배관과 정밀하게 설계된 밸브 사이의 시너지 효과가 현대 산업 플랜트 전반에 걸쳐 공격적인 화학 물질, 순수한 물 및 슬러리의 안전하고 지속적인 운송을 보장한다는 점을 이해하십시오.

주요 매개변수 비교: 금속 대 열가소성 배관 시스템

엔지니어와 공장 관리자가 인프라에 대한 최적의 기반을 선택하는 데 도움을 주기 위해 다음 매개변수는 기존 금속 옵션을 다음과 같은 업계 리더가 개척한 고급 산업용 열가소성 수지(예: CPVC 및 PVC)와 비교합니다. 닝보바오디플라스틱밸브유한회사 :

필수 구성 요소 분석: 밸브, 파이프 및 피팅

산업용 유체 네트워크는 개별 구성 요소만큼 강력합니다. 장기적인 작동 신뢰성을 달성하려면 특정 화학적 및 기계적 요구 사항을 견딜 수 있는 배관 재료, 밸브 범주 및 구조 커넥터를 신중하게 선택해야 합니다. 다음과 같은 열가소성 혁신 분야의 리더 닝보바오디플라스틱밸브유한회사 , 기본 화학 공장 뿌리에서 플라스틱 밸브에 대한 국가 표준 설정으로 이동하여 이러한 구성 요소를 발전시키는 데 수십 년을 보냈습니다.

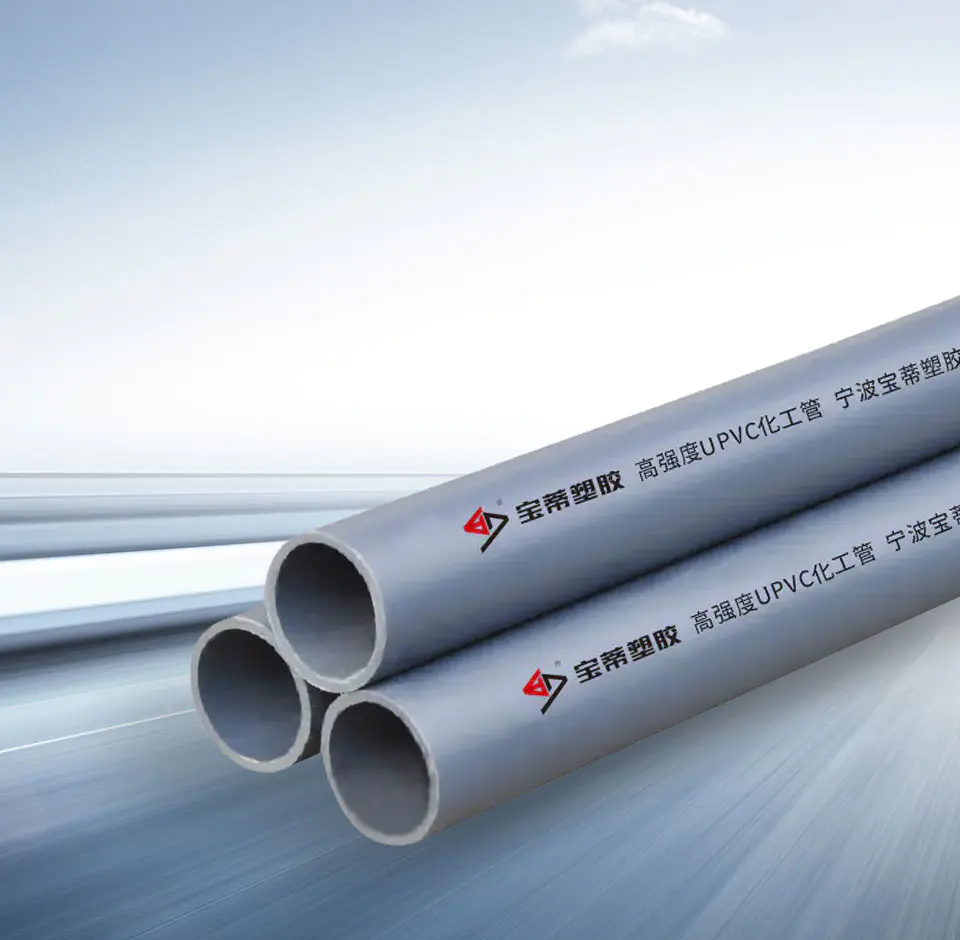

배관 재료 및 표준

올바른 배관 재료를 선택하면 시스템이 환경 저하 및 열 응력에 얼마나 잘 저항하는지가 결정됩니다. 현대 기반 시설에 사용되는 주요 재료는 다음과 같습니다.

CPVC(염화폴리염화비닐): 다음과 같은 기업이 산업 등급 응용 분야를 개척했습니다. 닝보바오디플라스틱밸브유한회사 2006년 CPVC는 표준 PVC에 비해 높은 온도에서 공격적인 산, 염기 및 산업용 화학 물질에 대한 탁월한 내성을 제공합니다.

PVC(폴리염화비닐): 견고성과 비용 효율성으로 인해 일반 수처리, 관개 및 저온 화학 처리에 대한 업계 표준입니다.

탄소강 및 스테인레스강(합금 옵션): 광범위한 부식 모니터링이 필요하지만 고온 및 초고압 증기 또는 중탄화수소 응용 분야에 사용되는 전통적인 금속 대체품입니다.

기본 밸브 카테고리

밸브는 네트워크 내에서 유체가 이동, 정지 또는 방향을 변경하는 방법을 지정합니다. 올바른 밸브 카테고리 선택은 작동 요구 사항에 따라 다릅니다.

게이트 및 글로브 밸브: 주로 완전한 격리 또는 정밀한 흐름 조절을 위해 설계되었습니다. 글로브 밸브는 선형 모션 플러그를 통해 유속을 조절하는 데 탁월한 반면, 게이트 밸브는 완전히 열렸을 때 명확하고 방해받지 않는 경로를 제공합니다.

볼 및 버터플라이 밸브: 신속한 차단 및 모듈식 제어의 핵심입니다. 특히, 닝보바오디플라스틱밸브유한회사 1992년에 일체형 플랜지 볼 밸브를 발명했습니다. 이 혁신적인 구조 설계는 이후 화학 관련 산업에서 가장 널리 사용되는 플라스틱 밸브 제품이 되었습니다. 버터플라이 밸브는 대용량 유량을 조절하기 위한 작은 설치 공간을 제공합니다.

체크 밸브: 위험한 역류를 자동으로 방지하여 유압 충격과 오염으로부터 펌프와 업스트림 장비를 보호하는 중요한 안전 구성 요소입니다.

피팅 및 커넥터

피팅은 배관 그리드의 물리적 형상과 보안 접합을 생성합니다. 이 카테고리에는 다음이 포함됩니다. 플랜지, 엘보우, 티 및 특수 개스킷 . 고품질 커넥터는 다양한 파이프 직경과 방향 변경 간에 누출 없는 전환을 보장하여 전체 시설에서 균일한 압력 무결성을 유지합니다.

주요 매개변수 비교: 산업용 밸브 유형 및 성능

엔지니어가 레이아웃에 맞는 최적의 제어 메커니즘을 선택하도록 안내하기 위해 다음 매개변수 비교는 1차 산업용 밸브의 뚜렷한 작동 특성을 강조합니다.

엔지니어링 설계 및 운영 통합

고성능 디자인 산업용 밸브 및 배관 시스템 세심한 수학적 모델링과 레이아웃 계획이 필요합니다. 엔지니어는 올바른 재료를 선택하는 것 외에도 복잡한 유압 매개변수를 계산하여 다양한 작동 부하에서도 유체 운송이 안정적이고 에너지 효율적이며 구조적으로 건전한지 확인해야 합니다.

수력학 계산 및 열역학

정밀 엔지니어링은 압력 강하, 체적 유량 및 열팽창 한계에 대한 엄격한 계산으로 시작됩니다.

압력 강하 및 유량: 엔지니어는 Moody 마찰 계수와 함께 Darcy-Weisbach 방정식을 활용하여 파이프, 부속품 및 밸브 전반의 마찰 수두 손실을 계산합니다. 이러한 압력 강하를 최소화하는 것은 펌프 에너지 소비를 줄이는 데 필수적입니다.

열팽창 및 수축: CPVC 및 PVC와 같은 열가소성 소재는 금속에 비해 열팽창 계수가 더 높습니다. 엔지니어는 작동 주기 중 온도 변화로 인한 치수 변화를 흡수하기 위해 전략적 확장 루프, 오프셋 및 유연한 조인트를 통합해야 합니다.

시스템 레이아웃 전략 및 흐름 최적화

잘 설계된 레이아웃은 기계적 응력과 파괴적인 흐름 현상을 적극적으로 완화합니다. 주요 설계 전략은 다음과 같습니다.

난류 및 침식 최소화: 갑작스러운 방향 변경과 과도한 크기 감소를 피하면 특히 슬러리 운송에서 벽이 얇아지거나 마모가 가속화되는 국부적인 고속 영역을 방지할 수 있습니다.

워터 해머 완화: 신속한 밸브 작동은 치명적인 압력 충격파를 생성할 수 있습니다. 느리게 닫히는 액추에이터 또는 유압 완충 장치를 구현하면 네트워크의 구조적 무결성이 보호됩니다. 국가특수설비 압력배관부품 제조허가증을 보유하고 있는 선도적인 제조사로서, 닝보바오디플라스틱밸브유한회사 견고한 열가소성 구성 요소와 결합된 올바른 레이아웃 계획이 시설 서비스 수명을 대폭 연장한다는 점을 강조합니다.

자동화 및 스마트 모니터링 통합

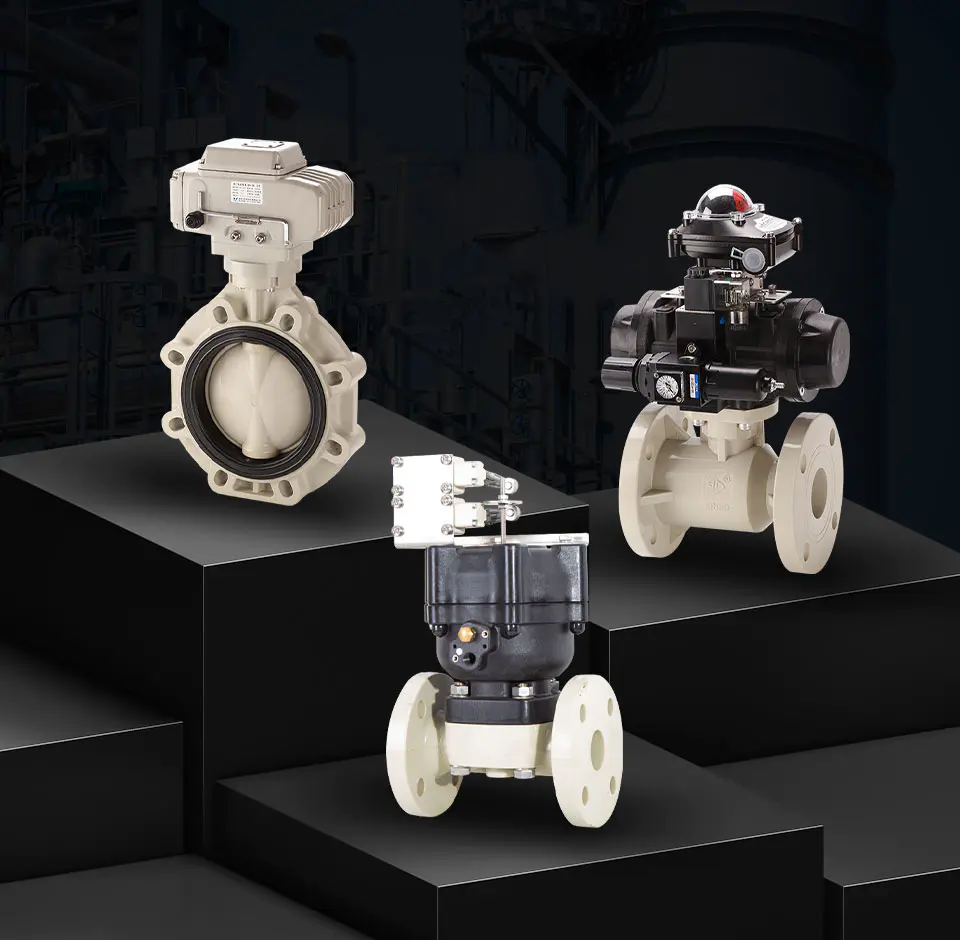

현대 산업 시설에서는 실시간 데이터 가시성과 원격 제어 기능이 점점 더 요구되고 있습니다. 자동화된 전기 또는 공압 액추에이터를 산업용 밸브와 통합하면 수동 네트워크가 스마트하고 반응성이 뛰어난 시스템으로 전환됩니다.

고급 시설에서는 밸브 어셈블리와 직접 통합된 위치 피드백 센서, 스마트 포지셔너 및 IoT 지원 모니터링 장치를 활용합니다. 이러한 수준의 정밀 제어를 통해 공장 운영자는 유량을 모니터링하고, 미세 누출을 조기에 감지하고, 화학물질 투여 주기를 원격으로 최적화하여 최대의 안전과 운영 가동 시간을 보장할 수 있습니다.

주요 매개변수 비교: 배관 네트워크의 엔지니어링 설계 요소

시스템 설계자가 유압 및 기계 변수를 평가하는 데 도움을 주기 위해 다음 표에서는 다양한 재료 시스템과 운영 접근 방식의 주요 엔지니어링 설계 매개변수를 비교합니다.

올바른 재료 및 구성 요소 선택을 위한 주요 고려 사항

에 적합한 구성 요소 선택 산업용 밸브 및 배관 시스템 플랜트 안전, 환경 규정 준수 및 장기 운영 비용에 직접적인 영향을 미치는 중요한 엔지니어링 작업입니다. 모든 산업 환경은 화학적, 열적, 기계적 응력의 고유한 조합을 나타내기 때문에 의사 결정자는 사양을 확정하기 전에 여러 운영 변수를 평가해야 합니다.

유체 특성 및 화학적 호환성

전달되는 매체의 화학적 특성은 종종 재료 선택의 주요 결정 요소입니다. 엔지니어는 다음 사항을 주의 깊게 분석해야 합니다.

부식성 및 산성도: 고가의 고합금 옵션을 지정하지 않는 한 부식성이 높은 산, 강염기 및 공격적인 화학 염은 표준 금속을 빠르게 저하시킵니다. 이러한 이유로 많은 화학 처리 공장에서는 고급 열가소성 수지로 전환하고 있습니다. 닝보바오디플라스틱밸브유한회사 40년 이상 이 영역을 마스터하여 값비싼 보호 코팅이나 내부 라이닝 없이도 가혹한 화학적 환경을 견딜 수 있도록 특별히 설계된 광범위한 CPVC 및 PVC 솔루션 포트폴리오를 제공했습니다.

점도, 독성 및 마모성: 점성 유체에는 더 큰 파이프 직경과 특수 펌프 구성이 필요한 반면, 독성 매체에는 인력과 환경을 보호하기 위해 특수 다이어프램 또는 엄격한 공차 볼 밸브와 같은 누출 방지 밸브 기술이 필요합니다. 연마성 슬러리에는 조기 침식을 방지하기 위해 내마모성 내부 트림 부품이 필요합니다.

작동 매개변수: 압력 및 온도 등급

모든 배관 네트워크는 구성 요소 분류를 결정하는 특정 열역학적 한계 하에서 작동합니다.

온도 임계값: 금속 시스템은 극한의 열 범위를 처리하는 반면, CPVC와 같은 산업용 열가소성 플라스틱은 닝보바오디플라스틱밸브유한회사 대부분의 화학 물질 이송, 수처리 및 산업 폐기물 응용 분야를 포괄하여 최대 95°C ~ 100°C의 작동 온도를 안전하게 관리합니다.

압력 등급: 구성 요소는 공칭 작동 압력과 잠재적인 압력 스파이크(서지)를 모두 처리할 수 있는 등급을 받아야 합니다. 국가 특수 장비 압력 배관 부품 제조 허가를 받은 부품과 같은 인증 부품을 활용하면 선택한 파이프와 밸브가 응력 하에서 파열되지 않도록 보장됩니다.

국제 규제 코드 및 표준 준수

인정된 글로벌 표준을 준수하면 호환성, 안전성 및 법적 준수가 보장됩니다. 평판이 좋은 제조업체는 엄격한 품질 관리 프레임워크를 유지합니다. 예를 들어, 닝보바오디플라스틱밸브유한회사 품질 관리, 환경 보호, 산업 보건 및 안전 분야의 우수성을 반영하는 ISO 9001, ISO 14001 및 ISO 45001 시스템 인증을 보유하고 있습니다. 또한, 국가 하이테크 기업이자 플라스틱 밸브에 대한 여러 국가 및 화학 산업 표준의 주요 초안 작성자로서 회사는 제품이 ASME, API, ANSI 및 ISO 코드와 같은 엄격한 산업 벤치마크를 준수하도록 보장합니다.

주요 매개변수 비교: 산업용 배관 및 밸브 재료 선택 기준

엔지니어가 특정 작동 매개변수와 재료 옵션을 비교하는 데 도움이 되도록 다음 표에서는 열가소성 솔루션과 금속 솔루션의 주요 선택 요소를 비교합니다.

유지 관리, 문제 해결 및 수명 주기 최적화

심지어 가장 견고한 산업용 밸브 및 배관 시스템 수십 년 동안 지속적이고 문제 없는 작동을 보장하려면 사전 예방적인 관리가 필요합니다. 구조화된 유지 관리 전략을 개발하면 계획되지 않은 가동 중지 시간을 최소화하고 위험한 누출을 방지하며 산업 시설의 총 소유 비용(TCO)을 최적화합니다.

예방적 유지보수 루틴

사전 예방적 유지 관리 프로그램은 공장 운영을 사후 대응적 수리에서 벗어나게 합니다. 핵심 예방 조치에는 다음이 포함됩니다.

정기 검사 및 기능 테스트: 외부 마모, 구조적 정렬 및 액추에이터 응답 시간에 대한 예정된 육안 점검. 전체 스트로크 범위를 통해 밸브를 테스트하면 스템 바인딩 및 시트 고착을 방지할 수 있습니다.

윤활 및 포장 관리: 밸브 스템 나사산, 기어박스 및 액추에이터 연결 장치에 승인된 윤활유를 바르십시오. 다중 회전 밸브의 경우 패킹 글랜드를 주기적으로 점검하고 조이면 비산 배출 및 스템 누출을 방지할 수 있습니다.

운영 모니터링: 밸브와 파이프라인 섹션 전체의 압력 차이를 추적하여 내부 스케일링, 막힘 또는 구성 요소 성능 저하의 초기 징후를 감지합니다.

일반적인 오류 모드 문제 해결

운영 이상 현상을 신속하게 식별하고 해결하면 사소한 문제가 심각한 시스템 오류로 확대되는 것을 방지할 수 있습니다.

좌석 누출: 종종 갇힌 미립자 잔해, 화학적 마모 또는 내부 씰 마모로 인해 발생합니다. O-링이나 장착 요소를 검사하고 교체하기 위해 밸브를 분해하면 일반적으로 완전 차단 기능이 복원됩니다.

줄기 부식 및 결합: 가혹한 화학적 환경이나 잘못된 금속 재료를 사용할 때 자주 발생합니다. 엔지니어링된 특수 밸브 포트폴리오와 같은 고급 산업용 열가소성 수지 활용 닝보바오디플라스틱밸브유한회사 , 부식성 유체 라인의 금속 스템 부식을 본질적으로 제거합니다.

캐비테이션 및 속도 손상: 파이프를 통해 흐르는 자갈과 유사한 구멍이나 뚜렷한 덜거덕거리는 소음으로 나타납니다. 작동 압력 조정, 조절 범위 수정 또는 침식 방지 흐름 제어 구성 요소 업그레이드로 이 문제가 해결됩니다.

비용 편익 분석: 예정된 수리와 전체 구성 요소 개조

구성 요소의 수명이 다해가면 공장 관리자는 목표 수리와 전체 시스템 개조의 경제성을 평가해야 합니다.

대상 구성 요소 점검: 볼 시트, 스템 씰 또는 액추에이터 어셈블리와 같은 개별 내부 부품을 교체하는 것은 본체 구조적 무결성이 양호하게 유지된다면 비용 효율적이며 작동 중단을 최소화합니다.

전체 구성요소 개조: 오래된 설계, 화학 물질 농도 변경 또는 원래 압력 임계값 초과로 인해 반복적으로 고장이 발생하는 경우 전체 밸브 어셈블리 또는 배관 섹션을 교체하는 것이 더 경제적입니다. 다음과 같은 인증된 제조업체와 제휴 닝보바오디플라스틱밸브유한회사 개조된 열가소성 시스템은 장기적인 신뢰성과 완벽한 규정 준수를 보장합니다.

주요 매개변수 비교: 예방 유지 관리와 교정 유지 관리 전략

유지 관리 감독자가 시설 가동 시간을 최적화하는 데 도움을 주기 위해 다음 표에서는 산업용 배관 네트워크 내 사전 예방적 유지 관리 접근 방식과 사후 유지 관리 접근 방식을 비교합니다.

자주 묻는 질문(FAQ)

Q1: 산업용 배관 네트워크의 올바른 크기를 어떻게 결정합니까?
답변: 크기는 체적 유량, 허용 가능한 압력 강하 한계 및 유체 속도에 따라 크게 달라집니다. 엔지니어는 일반적으로 과도한 마찰 손실이나 파이프라인 침식을 방지하기 위해 ASME 또는 유압 연구소에서 제공하는 크기 조정 소프트웨어 및 표준을 사용합니다.

Q2: 쿼터턴 밸브와 멀티턴 밸브의 차이점은 무엇입니까?
답변: 1/4 회전 밸브(예: 볼 또는 버터플라이 밸브)는 완전 개방에서 완전 폐쇄까지 핸들 또는 액추에이터의 90도 회전이 필요하므로 신속한 차단에 이상적입니다. 다중 회전 밸브(예: 게이트 또는 글로브 밸브)에는 여러 번의 완전 회전이 필요하므로 유량 조절 및 스로틀링을 보다 세밀하게 제어할 수 있습니다.

Q3: 산업용 밸브는 얼마나 자주 검사하거나 테스트해야 합니까?
답변: 검사 빈도는 서비스 환경의 심각도에 따라 달라집니다. 고압 또는 부식성 화학 응용 분야에서는 육안 검사와 기능 테스트가 분기별로 또는 예정된 공장 가동 중단 중에 수행되는 경우가 많은 반면, 위험도가 낮은 유틸리티 라인은 연간 점검만 필요할 수 있습니다.

Q4: 산업용 배관에서 수격 현상이 발생하는 원인은 무엇이며, 어떻게 방지할 수 있나요?
답변: 수격 현상은 움직이는 유체가 갑자기 멈추거나 방향이 바뀌면서(예: 밸브가 너무 빨리 닫히는 경우) 고압 충격파를 생성할 때 발생합니다. 이는 느리게 닫히는 액추에이터, 서지 릴리프 밸브 또는 기계식 완충 장치를 설치하여 방지할 수 있습니다.
