자동 다이어프램 밸브는 산업용 유체를 어떻게 제어합니까?

안 자동 다이어프램 밸브 원격 작동, 안정적인 차단 및 공정 매체와 기계식 밸브 구성 요소 간의 접촉 감소가 필요한 산업용 배관 시스템에 사용됩니다. 특히 화학물질 투여, 수처리, 부식성 유체 이송, 폐수 처리 및 자동화 장비에 적합합니다.

밸브는 유연한 다이어프램을 사용하여 내부 유로를 열거나 닫습니다. 스템과 패킹을 매체에 노출시키는 기존 밸브 구조와 달리 다이어프램은 보닛과 액추에이터에서 유체를 분리합니다. 이러한 배열은 외부 누출 경로를 줄이는 데 도움이 되며 상부 기계 구성요소를 부식성 물질로부터 보호합니다.

Ningbo Baodi Plastic Valve Co., Ltd.는 1979년부터 산업용 플라스틱 밸브 생산에 참여해 왔습니다. 같은 해에 최초의 플라스틱 다이어프램 밸브가 제조되었으며 1983년 화학 공업부의 기술 평가를 통과했습니다. 이러한 경험은 까다로운 산업용 배관 시스템을 위한 자동 다이어프램 밸브 제품을 설계하기 위한 실질적인 기반을 제공합니다.

자동 다이어프램 밸브란 무엇입니까?

안 Automatic Diaphragm Valve is a linear-motion valve consisting of a valve body, diaphragm, compressor, bonnet and automatic actuator. The actuator may use compressed air, electricity or hydraulic pressure to move the diaphragm.

압축기가 상승하면 다이어프램이 밸브 본체 밀봉 영역에서 멀어지고 유체가 통과할 수 있습니다. 압축기가 아래로 이동하면 다이어프램이 밀봉 표면에 눌려 흐름이 중단됩니다.

유체 격리: 다이어프램은 공정 매체가 액츄에이터와 상부 스템 영역으로 들어가는 것을 방지합니다.

차단 기능: 다이어프램은 상류 통로와 하류 통로 사이의 주요 밀봉을 형성합니다.

자동 작동: 밸브는 직접적인 수동 조작 없이도 제어 시스템 명령에 응답할 수 있습니다.

프로세스 통합: 자동 다이어프램 밸브는 레벨, 압력, 유량, 전도도 또는 화학 제어 기기에 연결할 수 있습니다.

Ningbo Baodi Plastic Valve Co., Ltd.는 플라스틱 다이어프램 밸브에 대한 국가 표준 및 관련 화학 산업 표준의 주요 초안 작성자입니다. 다이어프램 이동, 밸브 본체 치수 및 압력 성능이 산업 응용 분야에서 일관되게 유지되어야 하기 때문에 이러한 표준화 경험이 중요합니다.

자동 다이어프램 밸브는 어떻게 작동합니까?

오프닝 프로세스

밸브는 액추에이터가 전기 또는 공압 신호를 수신하면 열리기 시작합니다. 공압 설계에서는 압축 공기가 피스톤이나 액추에이터 다이어프램에 작용합니다. 전기 설계에서는 모터와 변속기 메커니즘이 선형 운동을 생성합니다.

액추에이터는 압축기를 들어올려 유연한 다이어프램이 밀봉 표면에서 멀어지도록 합니다. 다이어프램이 올라가면 사용 가능한 흐름 영역이 늘어납니다.

안 on-off 자동 다이어프램 밸브 일반적으로 완전히 열린 위치로 직접 이동합니다. 변조 설계는 흐름, 압력 또는 액체 레벨을 제어하기 위해 중간 위치에서 멈출 수 있습니다.

마감 프로세스

닫히는 동안 액추에이터는 압축기를 밸브 본체 쪽으로 이동시킵니다. 압축기는 다이어프램 전체에 힘을 분배하고 밸브 본체 밀봉 영역에 압력을 가합니다.

액추에이터는 프로세스 압력, 차압, 다이어프램 강성 및 유체 저항을 극복할 수 있을 만큼 충분한 추력을 생성해야 합니다. 액추에이터 힘이 너무 낮으면 밸브가 완전히 닫히지 않을 수 있습니다. 힘이 너무 과할 경우 다이어프램이 과도하게 압축되어 손상될 수 있습니다.

Ningbo Baodi Plastic Valve Co., Ltd.는 40년 이상의 산업용 플라스틱 밸브 제조 경험을 보유하고 있습니다. 불필요한 다이어프램 응력 없이 안정적인 밀봉을 얻으려면 밸브 본체, 다이어프램 및 압축기 사이의 관계를 정확하게 제어하는 ​​것이 필수적입니다.

다이어프램 이동의 중요성

이동이 충분하지 않으면 완전 개방이 방지되고 압력 손실이 증가할 수 있습니다. 과도한 닫힘 이동으로 인해 영구적인 다이어프램 변형, 균열 또는 내화학성 표면과 유연한 뒷면 사이의 분리가 발생할 수 있습니다.

따라서 과도한 압축을 가하지 않고도 완전한 흐름과 안정적인 차단을 제공하도록 액추에이터 스트로크를 조정해야 합니다.

자동 다이어프램 밸브의 주요 구성 요소

밸브 본체

밸브 본체는 유체 통로를 형성하고 다이어프램의 밀봉 표면을 제공합니다. 내부 모양은 흐름 저항, 배수, 세척 및 입자 처리 능력에 영향을 미칩니다.

산업용 열가소성 밸브 본체는 PVC, CPVC, PP 또는 PVDF로 제조될 수 있습니다. Ningbo Baodi Plastic Valve Co., Ltd.는 2006년에 제품 범위를 산업용 플라스틱 파이프 및 부속품으로 확장하여 호환 가능한 재료 및 치수에 따라 밸브 및 연결 배관을 선택할 수 있게 되었습니다.

다이어프램

다이어프램은 움직이는 부품이자 밀봉 요소입니다. 이는 모든 작동 주기 동안 구부러지며 공정 매체와 직접 접촉된 상태를 유지합니다.

적합한 다이어프램은 내화학성, 유연성, 기계적 강도 및 치수 안정성을 제공해야 합니다. 또한 필요한 압력 및 온도 범위 전체에서 이러한 특성을 유지해야 합니다.

압축기

압축기는 액추에이터 힘을 다이어프램으로 전달합니다. 그 모양은 밀봉 영역 전체에 하중을 고르게 분산시켜야 합니다.

고르지 못한 압축은 국부적인 피로, 불완전한 밀봉 또는 조기 다이어프램 고장을 유발할 수 있습니다.

보닛

보닛은 압축기, 가이드 메커니즘 및 액추에이터 연결을 지원합니다. 정상적인 조건에서 다이어프램은 공정 유체가 보닛에 들어가는 것을 방지합니다.

보닛 주변의 누출은 다이어프램 손상을 나타낼 수 있으므로 즉시 조사해야 합니다.

액추에이터

액추에이터는 밸브를 열고 닫는 데 필요한 힘을 생성합니다. 크기는 밸브 직경, 공정 압력, 최대 차압 및 다이어프램 강성에 따라 달라집니다.

일반적인 액세서리에는 솔레노이드 밸브, 포지셔너, 리미트 스위치, 공기 필터 조절기 및 밸브 위치 피드백 장치가 포함됩니다.

위어형 및 직선형 자동 다이어프램 밸브

위어형 디자인

위어형 자동 다이어프램 밸브는 본체 내부에 밀봉 부분이 돌출되어 있습니다. 다이어프램은 위어에 접촉하여 흐름을 멈추기 위해 상대적으로 짧은 움직임만 필요합니다.

이 설계는 다이어프램 휘어짐을 줄이고 깨끗한 액체, 화학 물질, 수처리 유체 및 정량 적용 분야에 일반적으로 사용됩니다.

융기된 웨어는 내부 통로를 더욱 제한적으로 만들어 무거운 퇴적물을 생성하는 대형 고체나 유체에는 적합하지 않을 수 있습니다.

직선형 디자인

직선 밸브에는 내부 통로가 더 많이 열려 있습니다. 이는 선택된 슬러리, 점성 액체 및 입자 함유 유체에 대해 더 낮은 저항과 향상된 통과를 제공할 수 있습니다.

통로를 닫으려면 다이어프램이 더 멀리 이동해야 합니다. 움직임이 커지면 다이어프램 굴곡이 증가하고 빈번한 작동 시 서비스 수명에 영향을 줄 수 있습니다.

구조 비교

흐름 저항, 입자 크기, 배수 요구 사항, 세척 방법 및 예상 작동 빈도에 따라 올바른 설계를 선택해야 합니다.

자동 다이어프램 밸브 작동 방법

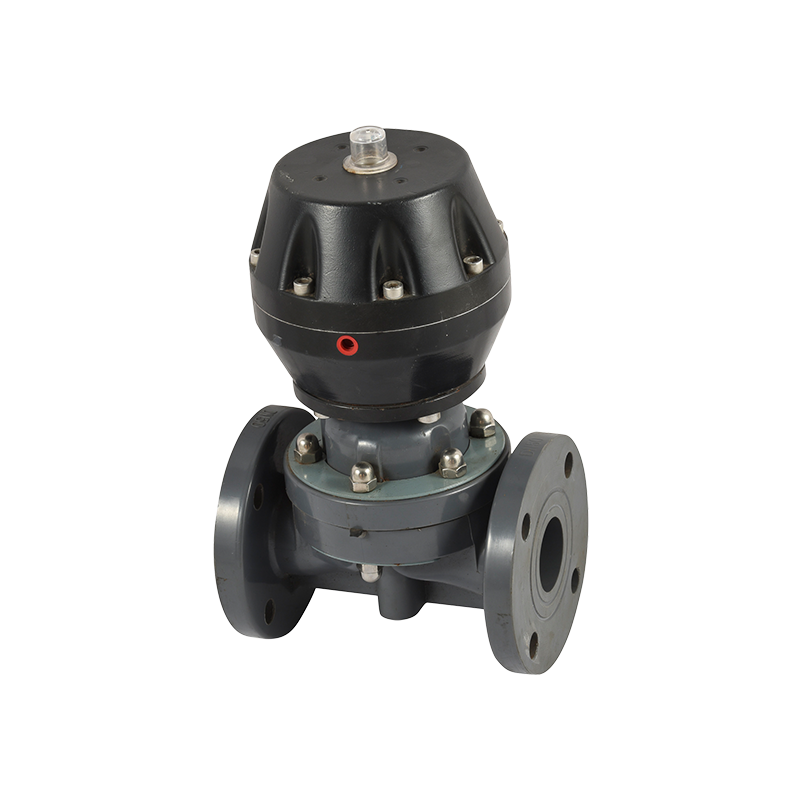

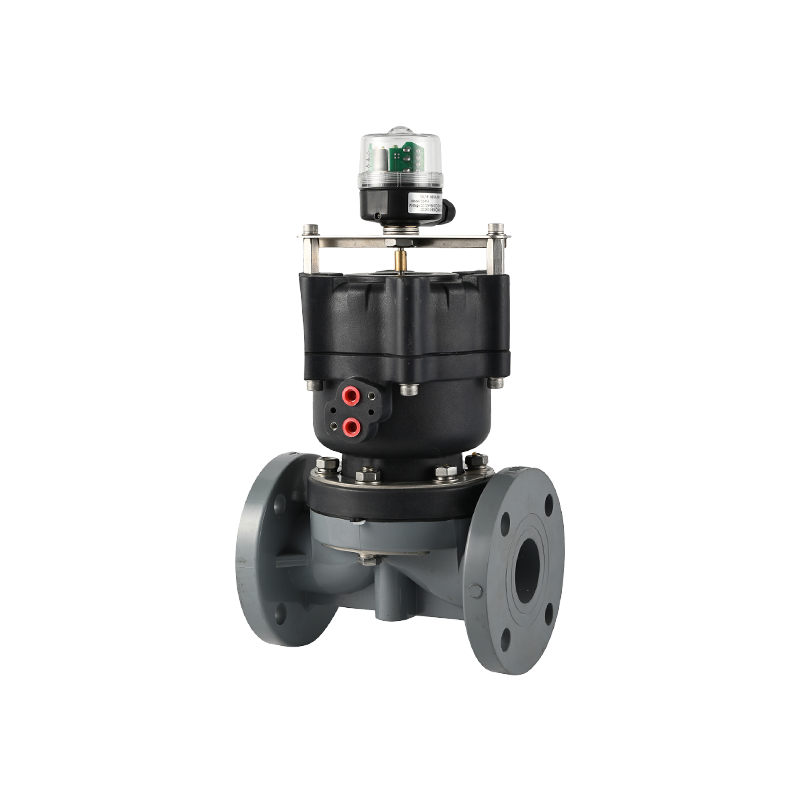

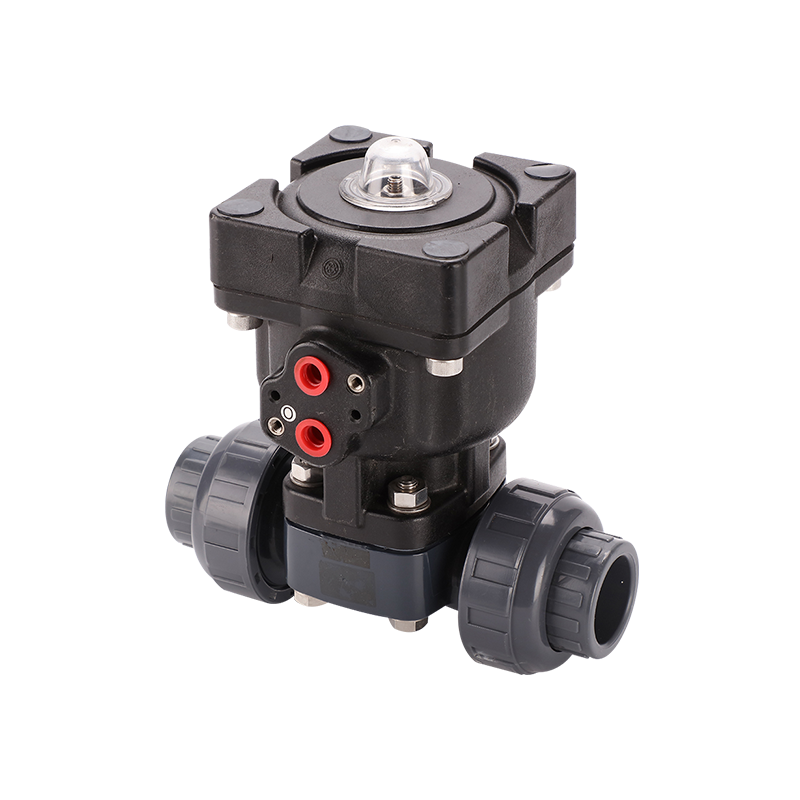

공압식 액츄에이터

공압식 액추에이터는 압축 공기를 사용하여 피스톤이나 내부 액추에이터 다이어프램을 움직입니다. 빠른 응답을 제공하며 빈번한 스위칭 및 프로세스 인터록에 적합합니다.

공급되는 공기는 깨끗하고 건조해야 하며 지정된 압력 범위 내에서 유지되어야 합니다. 습기와 입자는 솔레노이드 밸브, 포지셔너 및 액추에이터 씰에 영향을 미칠 수 있습니다.

전동 액추에이터

안 electric actuator uses a motor and gearing system to produce linear force. It is suitable where compressed air is unavailable or where the valve operates less frequently.

설치하기 전에 전기 배선, 전압, 환경 보호 및 액추에이터 속도를 확인해야 합니다.

유압 액츄에이터

유압 액츄에이터는 가압된 유체를 사용하여 높은 추력을 생성합니다. 일반적으로 상당한 작동력이 필요한 특수 응용 분야에 선택됩니다.

액추에이터 Comparison

평상시 닫힘, 평상시 열림 및 복동식 설계

평상시 닫힘

일반적으로 닫힌 자동 다이어프램 밸브는 제어 공기 또는 전력이 제거되면 닫힌 위치로 이동합니다.

이러한 배열은 흐름을 중단하는 것이 더 안전한 조건인 화학 물질 주입 및 위험 유체 파이프라인에 자주 사용됩니다.

평상시 열림

일반적으로 열려 있는 밸브는 제어 소스가 손실되어도 열린 상태로 유지됩니다. 장비 안전을 위해 지속적인 흐름이 필요한 냉각수, 보호 순환 또는 배수 시스템에 대해 선택할 수 있습니다.

복동

복동식 액추에이터는 열림과 닫힘 모두에 외부 압력을 사용합니다. 공급이 실패하면 밸브가 마지막 위치 근처에 남아 있을 수 있습니다.

Ningbo Baodi Plastic Valve Co., Ltd.는 60개국 이상의 고객에게 열가소성 밸브를 공급합니다. 다양한 운영 환경에서는 모든 파이프라인에 동일한 구성을 적용하기보다는 프로세스 위험에 따라 안전 장치 위치를 결정해야 함을 보여줍니다.

온-오프 및 변조 제어

온-오프 제어

안 on-off Automatic Diaphragm Valve moves between fully open and fully closed positions. It is commonly used for equipment isolation, batch transfer, tank filling, drainage and emergency shutdown.

명령은 푸시 버튼, 레벨 스위치, 압력 스위치, 프로세스 컨트롤러 또는 프로그래밍 가능한 제어 시스템에서 나올 수 있습니다.

변조 제어

변조 밸브는 가변 제어 신호에 따라 중간 위치로 이동합니다. 유량, 압력, 액체 레벨 또는 화학물질 투여 속도를 조절할 수 있습니다.

포지셔너는 필요한 밸브 위치를 실제 위치와 비교하고 이에 따라 액추에이터를 조정합니다.

다이어프램 이동과 흐름 사이의 관계가 항상 선형인 것은 아닙니다. 밸브 본체의 기하학적 구조, 차압 및 매체 점도는 모두 실제 유량 특성에 영향을 미칩니다.

다이어프램 Materials and Chemical Compatibility

EPDM

EPDM은 우수한 유연성과 물 및 다양한 희석 화학물질에 대한 저항성을 제공합니다. 이는 수처리 및 선택된 산성 또는 알칼리성 시스템에 일반적으로 사용됩니다.

일반적으로 석유 및 많은 탄화수소 유체에는 적합하지 않습니다.

FKM

FKM은 다양한 오일, 연료 및 화학 물질에 대한 저항성을 제공합니다. 강알칼리, 증기 및 특정 반응성 물질에 대한 적합성은 여전히 ​​확인되어야 합니다.

NBR

NBR은 우수한 내유성과 기계적 특성을 제공합니다. 이는 공기, 오일 및 특정 산업용 유체에 사용되지만 일부 산화 화학물질에 대한 저항성은 제한적입니다.

PTFE 직면 다이어프램

PTFE 표면 다이어프램은 많은 공격적인 화학 물질과 고순도 유체에 적합합니다. 유연한 지지대는 반복적인 움직임 중에 PTFE를 지지합니다.

Ningbo Baodi Plastic Valve Co., Ltd.는 40년 이상 까다로운 산업을 위한 플라스틱 밸브를 설계해 왔습니다. 안정적인 작동을 위해서는 밸브 본체, 다이어프램, 씰 및 기타 습식 부품 간의 호환성이 필요합니다.

밸브 본체 Materials for an Automatic Diaphragm Valve

PVC

PVC는 상온 수처리 및 다양한 일반 화학 응용 분야에 사용됩니다. 온도가 상승함에 따라 허용 압력은 감소합니다.

CPVC

CPVC는 표준 PVC에 비해 향상된 온도 성능을 제공합니다. Ningbo Baodi Plastic Valve Co., Ltd.는 산업용 등급 배관 밸브에 CPVC를 적용한 초기 국내 기업 중 하나였습니다.

다이어프램과 씰도 호환되는 경우 일부 온수 및 화학 파이프라인에 CPVC 자동 다이어프램 밸브를 고려할 수 있습니다.

PP

PP는 가볍고 많은 산과 알칼리성 유체에 대한 저항력이 있습니다. 압력 성능은 온도와 재료 등급에 따라 달라집니다.

PVDF

PVDF는 많은 공격적인 화학물질과 고순도 응용 분야에 적합합니다. 정확한 화학물질 농도와 온도는 여전히 확인되어야 합니다.

중요한 선택 매개변수

공칭 크기 및 유량

밸브 크기는 필요한 유량과 허용 가능한 압력 손실에 따라 선택해야 합니다. 대형 변조 밸브는 매우 작은 개구부에서 작동할 수 있으며 제어 정확도가 낮을 ​​수 있습니다.

안 undersized valve may create excessive velocity, noise and pressure loss.

압력과 온도

압력 등급은 정상 압력, 최대 압력 및 가능한 서지를 포괄해야 합니다. 열가소성 밸브 압력 등급은 일반적으로 온도가 상승함에 따라 감소합니다.

최대 차압

액추에이터는 상류 압력과 하류 압력 간의 최대 차이 하에서 밸브를 열거나 닫을 수 있어야 합니다.

밸브 몸체는 소형 액추에이터가 여전히 밸브를 닫지 못하는 동안 시스템 압력을 견딜 수 있습니다.

액추에이터 Supply Pressure

공압 공급 압력이 낮으면 움직임이 느려지거나 불완전하게 닫힐 수 있습니다. 과도한 압력은 구성품 부하와 다이어프램 압축을 증가시킬 수 있습니다.

주기 빈도

자주 작동하면 다이어프램 굴곡이 증가합니다. 다이어프램과 액추에이터를 선택할 때 예상되는 사이클 수를 고려해야 합니다.

안전장치 위치

필요한 파손 위치는 닫혀 있거나 열려 있거나 변경되지 않을 수 있습니다. 선택은 프로세스 안전, 환경 위험 및 장비 보호를 기반으로 해야 합니다.

설치 및 시운전 지침

시스템 검사 및 청소

설치하기 전에 밸브 본체, 다이어프램, 액추에이터 및 액세서리를 확인하십시오. 파이프라인에서 모래, 플라스틱 파편, 용접 잔여물 및 밀봉재를 제거하십시오.

잘못 정렬된 파이프를 제자리로 당기는 데 밸브를 사용해서는 안 됩니다. 외부 응력은 열가소성 본체를 변형시키고 다이어프램 밀봉에 영향을 미칠 수 있습니다.

제어 공급 장치 연결

공압 시스템은 깨끗하고 건조한 압축 공기를 사용해야 합니다. 전동 액추에이터는 올바른 전압, 배선 및 환경 보호 요구 사항에 따라 연결해야 합니다.

비상 안전 위치 확인

설치 후 제어 신호 또는 유틸리티 공급 장치를 제거하고 자동 다이어프램 밸브가 의도한 안전 위치로 움직이는지 확인하십시오.

Ningbo Baodi Plastic Valve Co., Ltd.는 ISO 9001, ISO 14001 및 ISO 45001 시스템 인증을 획득했습니다. 제조 제어는 안정적인 밸브 품질을 지원하는 동시에 전체 설치된 시스템을 검증하려면 시운전이 여전히 필요합니다.

밸브 이동 조정

다이어프램을 과도하게 압축하지 않고 완전한 흐름과 안정적인 차단을 제공하도록 개폐 한계를 조정해야 합니다.

리미트 스위치와 위치 피드백은 실제 밸브 위치에 대해 보정되어야 합니다.

정기 유지 관리 및 일반적인 문제

다이어프램 Inspection

다이어프램의 균열, 팽창, 경화, 연화 및 영구 변형 여부를 점검해야 합니다. 보닛 주변의 누출은 다이어프램 고장을 나타낼 수 있습니다.

느린 작동

느린 반응은 낮은 공기 압력, 막힌 필터, 작은 공기 튜브, 불충분한 솔레노이드 밸브 흐름, 액추에이터 누출 또는 다이어프램 경화로 인해 발생할 수 있습니다.

불완전 마감

가능한 원인으로는 밀봉 표면의 입자, 부적절한 액추에이터 힘, 잘못된 이동 조정, 본체 변형 또는 다이어프램 손상 등이 있습니다.

빈번한 다이어프램 고장

반복적인 실패는 화학적 비호환성, 과도한 온도, 과도한 압축, 높은 주기 빈도 또는 국부적인 흐름 침식을 나타낼 수 있습니다.

Ningbo Baodi Plastic Valve Co., Ltd.는 수만 개의 산업 기업에 서비스를 제공해 왔습니다. 중요한 시스템에서는 작동 주기 및 검사 이력을 기반으로 예방적 다이어프램 교체를 통해 예상치 못한 가동 중단을 줄일 수 있습니다.

자동 다이어프램 밸브의 일반적인 응용 분야

화학물질 투여

밸브는 산, 알칼리 및 수처리 화학물질을 자동으로 제어하는 동시에 액추에이터를 공정과 직접 접촉하지 않도록 격리할 수 있습니다.

물 및 폐수 처리

자동 다이어프램 밸브는 화학 물질 추가, 여과, 중화, 슬러지 처리 및 역세 시스템에 사용됩니다.

부식성 유체 이송

적합한 다이어프램과 결합된 열가소성 밸브 본체는 많은 부식성 유체를 제어할 수 있습니다. 재료 선택은 농도, 온도 및 압력을 기준으로 해야 합니다.

슬러리 및 점성 매체

입자 크기, 경도 및 침전 거동을 평가한 후 선택된 슬러리 및 점성 유체에 대해 직선형 자동 다이어프램 밸브를 고려할 수 있습니다.

자동화 설비

밸브는 원격 전환 및 안전 인터록을 위해 탱크, 필터, 혼합 시스템, 투여 스키드 및 공정 장비에 통합될 수 있습니다.

자동 다이어프램 밸브에 대해 자주 묻는 질문

자동 다이어프램 밸브에 압축 공기가 필요합니까?

공압 설계에는 압축 공기가 필요합니다. 전기 및 유압 설계에서는 서로 다른 전원을 사용합니다.

흐름을 조절할 수 있나요?

예. 포지셔너가 장착된 조절식 자동 다이어프램 밸브는 흐름, 압력 또는 액체 레벨을 조절할 수 있습니다.

공기 공급 장치에 장애가 발생하면 어떻게 됩니까?

밸브는 액추에이터 구성에 따라 닫히거나 열리거나 마지막 위치 근처에 유지될 수 있습니다.

슬러리를 처리할 수 있습니까?

직선형 디자인은 선택된 슬러리 및 입자 함유 매체를 처리할 수 있습니다. 입자 크기, 농도 및 마모성을 평가해야 합니다.

다이어프램을 교체할 수 있나요?

대부분의 산업용 다이어프램 밸브는 다이어프램 교체가 가능합니다. 유지보수 전에 파이프라인을 격리하고, 감압하고, 배수하고, 안전하게 만들어야 합니다.

밸브를 닫은 후 왜 누출이 발생합니까?

일반적인 원인으로는 다이어프램 손상, 밀봉 표면의 입자, 액추에이터 힘 부족, 잘못된 이동 또는 밸브 본체 뒤틀림 등이 있습니다.

다이어프램은 얼마나 자주 교체해야 합니까?

교체 간격은 작동 주기, 화학적 호환성, 압력, 온도 및 압축에 따라 다릅니다. 중요한 시스템은 계획된 교체 일정을 사용할 수 있습니다.

플라스틱 자동 다이어프램 밸브가 고온을 견딜 수 있습니까?

이는 본체, 다이어프램 및 씰의 한계 내에서 작동할 수 있습니다. CPVC 또는 PVDF는 PVC의 정상 범위를 초과하는 특정 응용 분야에 적합할 수 있지만 압력 온도 감소를 확인해야 합니다.

선택하기 전에 어떤 정보가 필요합니까?

필요한 정보에는 공정 매체, 화학 물질 농도, 온도, 유량, 작동 압력, 최대 차압, 입자 함량, 본체 재질, 다이어프램 재질, 액추에이터 유형, 제어 신호, 작동 속도, 연결 방법 및 안전 장치 위치가 포함됩니다.
