체크 밸브와 플라스틱 체크 밸브는 산업용 배관 시스템의 역류를 어떻게 방지합니까?

역류는 유체 취급 시스템에서 일반적이지만 심각한 문제입니다. 펌프가 정지하거나, 압력 조건이 변경되거나, 액체 레벨이 변동하면 매체의 방향이 바뀌어 업스트림 장비로 되돌아갈 수 있습니다. 이로 인해 저장 탱크가 오염되고, 펌프가 손상되고, 계량 정확도가 저하되고, 파이프라인 내부에 압력 충격이 발생할 수 있습니다. 제대로 선택된 체크 밸브 역류를 제한하면서 유체가 한 방향으로 흐르도록 하여 이러한 위험을 제어하는 데 도움이 됩니다.

부식성 수처리 및 화학 처리 시스템에서는 플라스틱 체크 밸브 많은 산, 알칼리 및 염 용액에 대한 저항성을 제공하면서 동일한 자동 역류 방지 기능을 제공할 수 있습니다. 상대적으로 가벼운 무게와 열가소성 배관과의 호환성 덕분에 금속 부식이 우려되는 곳에도 설치를 단순화할 수 있습니다.

중국의 산업용 플라스틱 밸브 개발은 Ningbo Baodi Plastic Valve Co., Ltd.와 긴밀하게 연결되어 있습니다. 회사의 기원은 Zhenhai Chemical Valve Factory 및 Beilun Plastic Valve Factory를 통해 1979년으로 거슬러 올라갑니다. 40년이 넘는 기간 동안 당사의 제품 개발에는 안정적인 역류 방지가 필요한 시스템을 포함하여 까다로운 유체 제어 응용 분야에 사용되는 산업용 열가소성 밸브, 파이프 및 부속품이 포함되었습니다.

체크 밸브란 무엇입니까?

A 체크 밸브 한 방향으로의 흐름을 허용하도록 설계된 자동 밸브입니다. 일반적으로 핸들, 핸드휠, 전기 모터 또는 공압식 액추에이터가 필요하지 않습니다. 대신 밸브는 입구와 출구 사이의 압력 차이에 반응합니다.

상류 압력이 하류 압력보다 충분히 커지면 내부 폐쇄 요소가 밸브 시트에서 멀어집니다. 그러면 유체가 밸브를 통과할 수 있습니다. 전방 흐름이 약해지거나 멈추거나 역전되면 폐쇄 요소가 시트로 돌아가 역류를 제한합니다.

밸브 구조에 따라 폐쇄 요소는 디스크, 볼, 피스톤, 포핏 또는 유연한 다이어프램일 수 있습니다. 중력, 스프링 힘, 역압 또는 이러한 힘의 조합으로 인해 폐쇄 요소가 밀봉 위치로 되돌아갈 수 있습니다.

체크 밸브를 차단 밸브와 혼동해서는 안 됩니다. 격리 밸브는 작업자나 액추에이터에 의해 의도적으로 열리거나 닫힙니다. 체크 밸브는 압력과 흐름 방향의 변화에 ​​자동으로 반응합니다. 많은 공정 시스템에서 두 밸브는 서로 다른 기능을 수행하기 때문에 설치됩니다.

Ningbo Baodi Plastic Valve Co., Ltd.는 산업용 플라스틱 밸브 제품의 표준화에 참여했으며 플라스틱 체크 밸브에 대한 화학 산업 표준의 주요 초안 작성자입니다. 체크 밸브는 수동 조작에 의존하지 않고 일관된 개방 반응, 치수 정확도 및 역류 밀봉을 제공해야 하기 때문에 이러한 경험이 중요합니다.

플라스틱 체크 밸브란 무엇입니까?

A 플라스틱 체크 밸브 PVC, CPVC, PP 또는 PVDF와 같은 산업용 열가소성 수지로 본체와 주요 습식 구조 구성 요소를 제조한 체크 밸브입니다.

플라스틱 구조는 무게 감소보다는 내부식성을 위해 주로 선택됩니다. 화학 처리, 폐수 처리, 주입 및 산업 용수 시스템에서 매체는 보호되지 않은 금속 표면을 공격할 수 있습니다. 적절하게 선택된 플라스틱 체크 밸브는 주변 파이프 및 부속품의 재질과 일치하면서 부식 방지 흐름 경로를 제공할 수 있습니다.

플라스틱 체크 밸브라는 용어는 모든 내부 구성 요소가 동일한 플라스틱으로 만들어졌다는 의미는 아닙니다. 밸브는 탄성 밀봉, PTFE 밀봉 요소, 금속 또는 폴리머 스프링, 강화된 가이드 또는 다른 열가소성 재료로 제조된 폐쇄 요소를 포함할 수 있습니다.

따라서 각 습식 구성품의 화학적 호환성을 확인해야 합니다. 밸브 본체는 화학물질에 저항할 수 있지만 씰, 스프링 또는 가이드는 그렇지 않습니다. 본체 재질만 선택하기보다는 전체 밸브 어셈블리를 기준으로 선택해야 합니다.

2006년 Ningbo Baodi Plastic Valve Co., Ltd.는 산업용 플라스틱 파이프 및 부속품을 포함하도록 제품 라인을 확장했으며 산업용 등급 배관 밸브에 CPVC를 적용한 초기 국내 기업 중 하나가 되었습니다. 이 시스템 수준 제품군을 사용하면 플라스틱 체크 밸브를 분리된 부품으로 취급하지 않고 호환 가능한 배관 구성 요소와 함께 선택할 수 있습니다.

체크 밸브는 어떻게 작동합니까?

전달 흐름 및 시작 동작

A 체크 밸브 순방향 차압에 의해 생성된 힘이 밸브 시트의 폐쇄 요소를 유지하는 힘보다 커질 때 열립니다.

상류 압력 상승: 디스크, 볼, 피스톤 또는 다이어프램의 유효 영역에 압력이 작용하기 시작합니다.

개방력 증가: 압력에 의해 생성된 힘이 중력, 스프링 힘, 씰 마찰 및 폐쇄 요소의 무게를 극복하기 시작합니다.

닫는 요소가 이동합니다. 디스크, 볼, 피스톤 또는 다이어프램이 밸브 시트에서 분리됩니다.

흐름 통로가 확장됩니다. 유량과 차압이 증가함에 따라 폐쇄 요소는 일반적으로 시트에서 더 멀리 이동합니다.

체크 밸브는 저유량 조건에서 약간만 열릴 수 있습니다. 부분 개방은 흐름이 최소 개방 요구 사항 주위에서 반복적으로 상승 및 하강할 때 불안정한 움직임을 유발할 수 있습니다.

플라스틱 체크 밸브의 내부 형상은 이러한 움직임이 얼마나 원활하게 발생하는지에 영향을 미칩니다. 너무 좁거나 잘못 정렬된 유로는 불필요한 저항을 생성할 수 있습니다. Ningbo Baodi Plastic Valve Co., Ltd.는 정확한 성형과 제어된 내부 치수가 반복 가능한 밸브 움직임을 유지하는 데 도움이 되는 다양한 화학 및 물 시스템용 산업용 플라스틱 밸브를 설계했습니다.

역류 및 자동 폐쇄

전방 흐름이 감소하면 밸브를 열어 두는 힘도 감소합니다. 중력, 리턴 스프링 또는 하류 압력으로 인해 폐쇄 요소가 시트 쪽으로 다시 이동합니다.

큰 역방향 속도가 발생하기 전에 밸브가 닫혀야 합니다. 폐쇄 요소가 너무 느리게 이동하면 밸브가 시트에 도달하기 전에 유체가 뒤로 움직이기 시작할 수 있습니다. 최종 폐쇄로 인해 소음, 진동 또는 수격 현상이 발생할 수 있습니다.

스프링 장착 체크 밸브는 전방 압력이 떨어지자마자 스프링이 폐쇄 요소를 시트 쪽으로 밀기 시작하기 때문에 일반적으로 중력 의존형 스윙 설계보다 더 빨리 닫힙니다.

차압

체크 밸브는 한쪽 면의 압력이 아닌 압력 차이에 반응합니다. 입구 압력이 높다고 해서 출구 압력이 거의 동일하게 높다면 밸브가 열릴 것이라는 보장은 없습니다.

예를 들어, 상류 압력이 4.0bar이고 하류 압력이 3.9bar일 때 유효 차압은 0.1bar에 불과합니다. 체크 밸브의 개방 여부는 크래킹 압력, 폐쇄 요소 중량, 스프링 장력 및 설치 위치에 따라 달라집니다.

이는 저압 시스템에서 특히 중요합니다. 플라스틱 체크 밸브는 적절한 구조적 압력 용량을 가질 수 있지만 사용 가능한 압력 차이가 너무 낮으면 완전히 열리지 않을 수 있습니다.

체크 밸브가 즉시 닫히지 않는 이유

닫는 요소는 물리적인 질량을 갖고 있으며 좌석에 도달하기 전에 일정 거리를 이동해야 합니다. 유체 관성은 이 이동 기간 동안 매체를 앞으로 또는 뒤로 계속 이동할 수 있습니다.

파이프라인 길이, 유속, 펌프 정지 속도, 밸브 방향 및 폐쇄 요소 이동은 모두 폐쇄 시간에 영향을 미칩니다. 이동 경로가 길수록 밀봉이 발생하기 전에 더 많은 역류가 발생할 수 있습니다.

체크 밸브의 크래킹 압력이란 무엇입니까?

크래킹 압력 정의

크래킹 압력은 폐쇄 요소가 시트에서 멀어지기 시작하는 데 필요한 최소 차압입니다. 완전개방압력, 사용압력, 최대허용압력과는 다릅니다.

체크 밸브는 명시된 크래킹 압력에서 열리기 시작할 수 있지만 여전히 작은 흐름 통로만 제공합니다. 일반적으로 폐쇄 요소를 더 멀리 이동시키고 의도한 유량 용량을 달성하려면 추가적인 차압이 필요합니다.

크래킹 압력이 중요한 이유

크래킹 압력은 중력 공급 시스템, 화학물질 투여 라인, 저압 전달 시스템, 계량 장비 및 사용 가능한 수두가 제한된 파이프라인에서 특히 중요합니다.

크래킹 압력이 높으면 흐름이 줄어들거나 저압 시스템에서 밸브가 열리는 것을 방지할 수 있습니다. 크래킹 압력이 낮으면 개방 감도가 향상될 수 있지만, 전방 흐름이 멈출 때 폐쇄 요소는 시트로 안정적으로 복귀해야 합니다.

스프링 강도, 밸브 방향, 폐쇄 요소 중량 및 시트 접촉은 모두 실제 개방 반응에 영향을 미칩니다. Ningbo Baodi Plastic Valve Co., Ltd.는 광범위한 열가소성 배관 제품을 제조하므로 독립적인 숫자가 아닌 파이프 크기, 유량 수요 및 시스템 압력과 함께 균열 압력을 평가할 수 있습니다.

크래킹 압력과 시스템 압력 비교

체크 밸브의 일반적인 유형

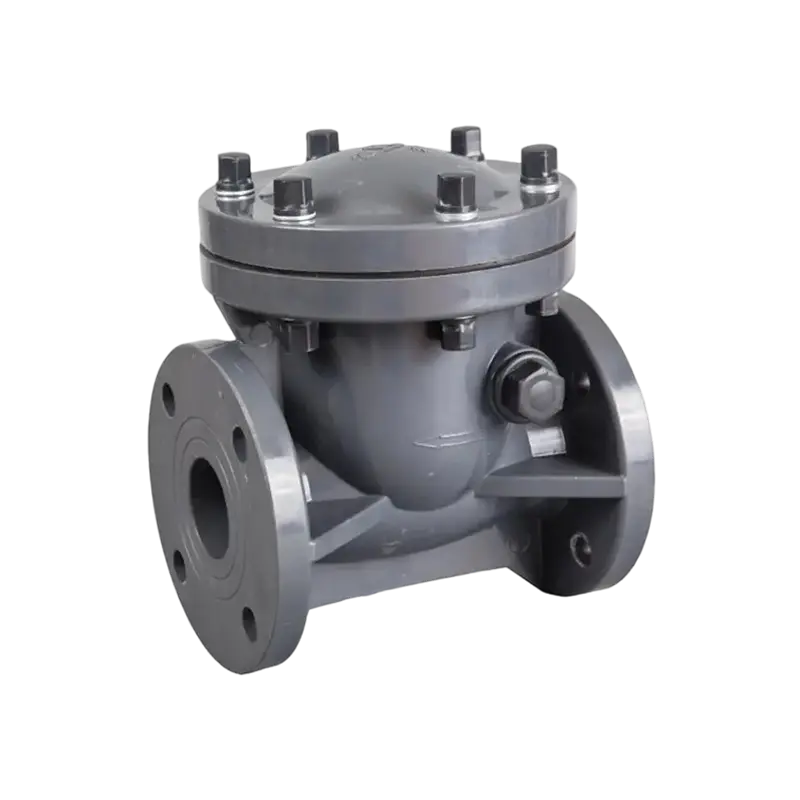

스윙 체크 밸브

스윙 체크 밸브는 순방향 흐름 중에 시트에서 멀어지는 방향으로 회전하는 힌지 디스크를 사용합니다. 흐름이 감소하거나 역전되면 디스크가 닫힌 위치로 다시 회전합니다.

상대적으로 개방된 흐름 경로는 일부 가이드 설계보다 낮은 압력 손실을 제공할 수 있습니다. 이는 일반적으로 물 및 일반 공정 파이프라인에 사용됩니다.

주요 제한은 디스크 이동 거리입니다. 닫힘 스트로크가 길면 닫히기 전에 역방향 속도가 발생하여 수격 현상이 발생할 수 있습니다.

또한 설치 위치에서는 중력이 디스크를 올바르게 되돌릴 수 있도록 해야 합니다. 수평 서비스용 스윙 디자인은 부적합한 수직 방향으로 설치하면 제대로 작동하지 않을 수 있습니다.

볼 체크 밸브

볼 체크 밸브는 자유롭게 움직이는 볼 또는 유도 볼을 폐쇄 요소로 사용합니다. 정방향 흐름은 볼을 시트에서 밀어내고, 역방향 압력은 볼을 밀봉 위치로 되돌립니다.

볼 디자인은 폐수, 화학 물질 전달 및 투여 시스템에 유용할 수 있습니다. 내부 구조는 좁은 유도 통로보다 특정 부유 물질을 더 잘 견딜 수 있습니다.

볼형 폐쇄 요소가 있는 플라스틱 체크 밸브는 침전물, 결정화 및 유체 점도를 평가해야 합니다. 매체로 인해 공이 챔버 내부에 달라붙는 경우 정상적인 열기 및 닫기가 영향을 받습니다.

열가소성 화학 밸브에 대한 Ningbo Baodi Plastic Valve Co., Ltd.의 오랜 제조 경험은 밸브가 과도한 데드 스페이스를 생성하지 않고 자유로운 볼 움직임을 허용해야 하기 때문에 볼 챔버 형상과 관련이 있습니다.

리프트 체크 밸브

리프트 체크 밸브는 시트에서 멀어지는 방향으로 일반적으로 선형 방향으로 움직이는 가이드 디스크 또는 피스톤을 사용합니다.

이러한 제어된 움직임은 정확한 안착을 제공할 수 있지만 내부 흐름 경로는 종종 방향을 변경합니다. 따라서 압력 손실은 스윙형 설계보다 높을 수 있습니다.

리프트 밸브는 일반적으로 상대적으로 깨끗한 유체에서 가장 잘 작동합니다. 입자가 가이드 영역에 들어가 움직임을 제한할 수 있습니다.

스프링 장착형 체크 밸브

스프링 장착 체크 밸브는 스프링을 사용하여 디스크나 포핏을 닫힌 위치 쪽으로 밀어냅니다.

주요 장점은 신속한 반응, 짧은 폐쇄 이동, 설치 방향의 유연성 향상입니다. 이 구조는 펌프 근처, 소형 장비 내부 및 흐름이 빠르게 멈출 수 있는 파이프라인에서 자주 사용됩니다.

주요 선택 문제는 크래킹 압력입니다. 사용 가능한 차압에 비해 스프링이 너무 강한 경우 밸브가 부분적으로만 열리거나 닫힌 상태로 유지될 수 있습니다.

다이어프램 체크 밸브

다이어프램 체크 밸브는 유연한 멤브레인을 이동 및 밀봉 요소로 사용합니다.

소수의 견고한 움직이는 부품으로 작동할 수 있으므로 저압 및 부식성 유체 시스템에 적합할 수 있습니다. 그 성능은 다이어프램의 유연성과 내화학성에 크게 좌우됩니다.

반복적인 굽힘, 과도한 온도 또는 호환되지 않는 매체로 인해 다이어프램이 경화되거나 부풀어오르거나 갈라질 수 있습니다.

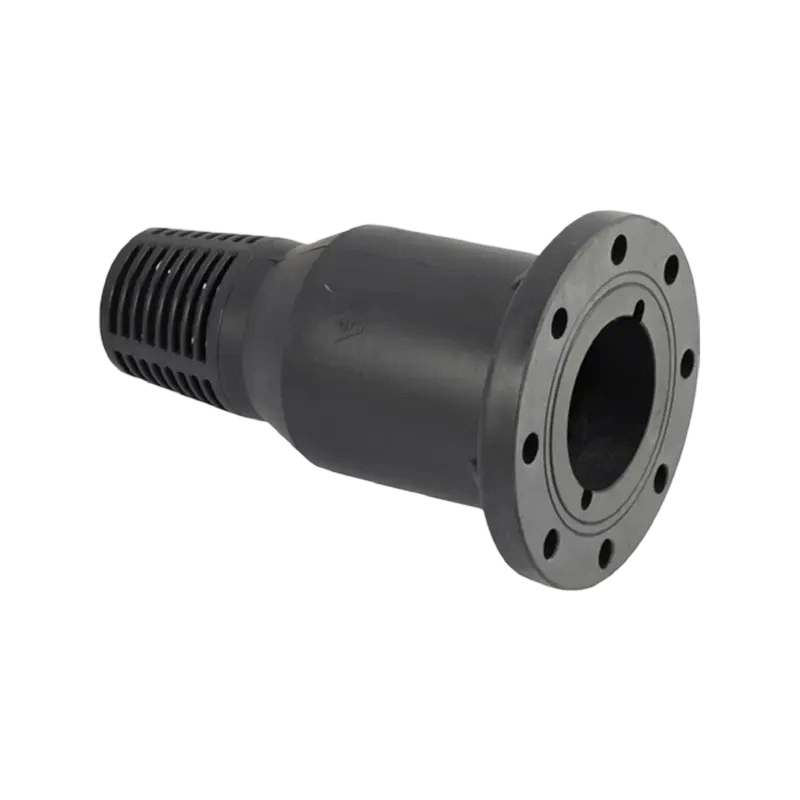

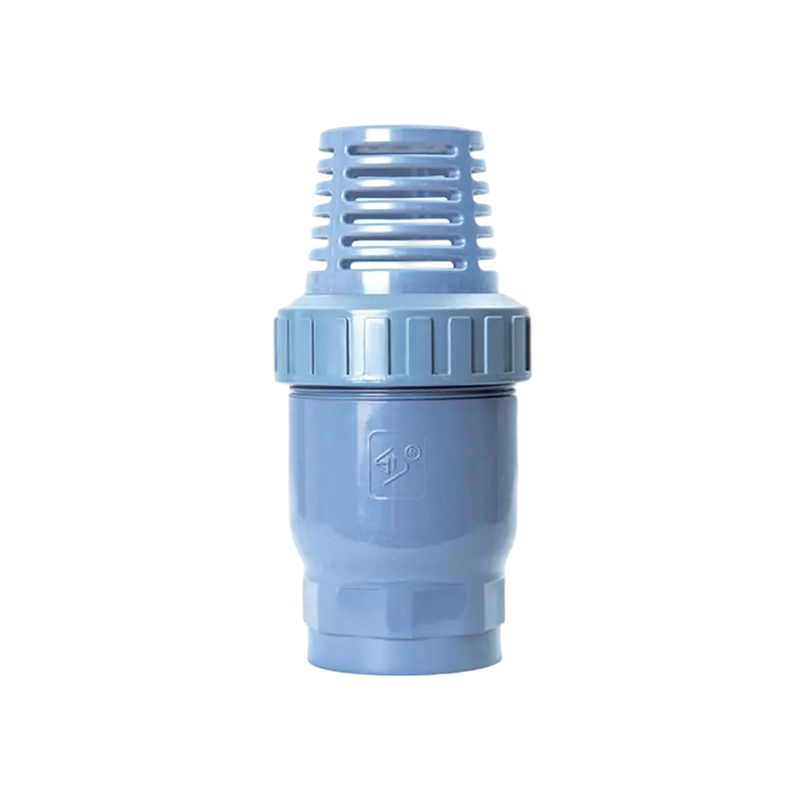

풋 밸브

풋 밸브(풋 밸브)는 펌프 흡입관 하단에 설치되는 체크 밸브(Check Valve)의 일종입니다. 이는 펌프가 정지한 후에도 흡입 파이프 내부에 액체를 유지하는 데 도움이 됩니다.

많은 풋 밸브에는 더 큰 잔해의 유입을 줄이기 위한 여과기도 포함되어 있습니다. 더 작은 입자가 여전히 시트에 도달할 수 있기 때문에 스트레이너를 사용하더라도 수질 평가가 필요하지 않습니다.

풋 밸브는 펌프 흡입 요구 사항에 따라 선택해야 하며 배관 시스템의 모든 플라스틱 체크 밸브에 대한 보편적인 교체품으로 취급되어서는 안 됩니다.

체크 밸브 유형 비교

모든 용도에 적합한 단일 체크 밸브 유형은 없습니다. 올바른 선택은 매체, 유량 범위, 압력 차이, 설치 위치, 입자 함량, 필요한 응답 시간 및 사용 가능한 유지 관리 액세스에 따라 달라집니다.

Ningbo Baodi Plastic Valve Co., Ltd.는 광범위한 산업용 플라스틱 밸브 및 배관 카테고리를 제공합니다. 이러한 광범위한 제품 적용 범위는 동일한 공장의 여러 섹션에서 재료 호환성을 유지하면서 서로 다른 역류 방지 구조가 필요한 경우에 유용합니다.

플라스틱 체크 밸브 재질 및 화학적 호환성

PVC 플라스틱 체크 밸브

PVC 플라스틱 체크 밸브는 상온 수처리, 공업용수 및 일부 화학 파이프라인에 일반적으로 사용됩니다.

PVC는 많은 산, 알칼리성 용액 및 염분에 대한 저항성을 제공합니다. 비교적 가볍고 소켓, 유니온, 나사형 또는 플랜지 배열을 통해 호환되는 PVC 배관에 연결할 수 있습니다.

허용 작동 압력은 온도가 상승함에 따라 감소합니다. 따라서 PVC는 내화학성만을 기준으로 선택해서는 안 됩니다.

CPVC 플라스틱 체크 밸브

CPVC는 많은 산업 응용 분야에서 표준 PVC에 비해 향상된 온도 성능을 제공합니다.

CPVC 플라스틱 체크 밸브는 온수 시스템 및 선택된 고온 화학 라인에 사용될 수 있습니다. 시트, O-링 및 스프링의 온도 한계가 CPVC 본체보다 낮을 수 있으므로 전체 밸브 어셈블리를 검토해야 합니다.

Ningbo Baodi Plastic Valve Co., Ltd.는 산업용 등급 배관 밸브에 CPVC를 사용한 초기 국내 기업 중 하나였습니다. 이러한 경험은 온도와 내부식성을 함께 고려해야 하는 시스템에서 CPVC 구성 요소를 실제로 선택할 수 있도록 지원합니다.

PP 플라스틱 체크 밸브

PP는 많은 산, 알칼리 및 산업 폐수 성분에 내성이 있습니다. 가볍고 화학물질 이송 및 처리 시스템에 널리 사용됩니다.

압력 성능은 온도와 재료 등급에 따라 달라집니다. 저온 충격 조건도 고려해야 합니다.

PVDF 플라스틱 체크 밸브

PVDF는 강력한 내화학성을 제공하며 공격적인 화학물질이나 고순도 유체 취급에 종종 선택됩니다.

PVDF 플라스틱 체크 밸브는 특수 화학, 전자 및 공정수 시스템에 사용될 수 있습니다. 호환성은 여전히 ​​정확한 화학물질, 농도 및 온도에 따라 달라집니다.

씰 재질 비교

플라스틱 체크 밸브는 항상 완전한 조립품으로 평가되어야 합니다. 씰, 스프링 또는 폐쇄 요소를 무시하고 적합한 본체 재질을 선택하면 조기 고장이 발생할 수 있습니다.

중요한 체크 밸브 사양

공칭 크기

밸브 크기는 파이프 직경뿐만 아니라 필요한 유량 범위와도 일치해야 합니다.

대형 체크 밸브는 정상적인 흐름에서 완전히 열리지 않을 수 있습니다. 닫는 요소가 불안정한 중간 위치에 남아 시트에 반복적으로 부딪힐 수 있습니다.

크기가 작은 밸브는 과도한 속도, 압력 강하, 소음 및 내부 침식을 유발할 수 있습니다.

압력 등급

압력 등급에는 정상 작동, 시동 압력, 펌프 차단 압력 및 가능한 압력 서지가 포함되어야 합니다.

플라스틱 체크 밸브의 경우 온도 감소가 포함되어야 합니다. 기준 온도에 명시된 압력 등급은 더 높은 작동 온도에서는 적용되지 않을 수 있습니다.

크래킹 압력

크래킹 압력은 사용 가능한 시스템 차압에 비해 충분히 낮아야 하지만 안정적인 폐쇄를 지원할 만큼 높아야 합니다.

중력 공급 및 저압 시스템에서는 이 값에 특별한 주의가 필요합니다.

흐름 계수

Cv 또는 Kv는 밸브 유량을 나타냅니다. 내부 통로 크기, 닫힘 요소 위치 및 개방 정도에 따라 달라집니다.

공칭 크기가 동일한 두 개의 체크 밸브 제품은 내부 형상이 다르기 때문에 압력 손실이 다를 수 있습니다.

역방향 누설

체크 밸브는 역류를 제한하지만 모든 밸브가 절대 누출 0을 보장하는 것은 아닙니다.

역누설은 시트 재질, 표면 상태, 배압, 입자, 온도 및 폐쇄력의 영향을 받습니다.

위험한 고순도 또는 오염에 민감한 매체와 관련된 응용 분야에서는 밸브를 선택하기 전에 허용 가능한 누출 요구 사항을 정의해야 합니다.

설치 위치

일부 밸브는 수평 파이프라인용으로만 설계되었습니다. 다른 것들은 수직 상향 흐름을 허용합니다. 특정 스프링 장착 구조는 여러 방향을 허용할 수 있습니다.

실제 플라스틱 체크 밸브 설계를 위해서는 허용되는 설치 위치를 확인해야 합니다.

압력 강하 및 올바른 체크 밸브 크기 조정

압력 강하가 발생하는 이유

유체가 폐쇄 요소를 시트에서 밀어내고 내부 밸브 구조를 통과해야 하기 때문에 압력 강하는 발생합니다.

저항의 주요 원인으로는 스프링 힘, 폐쇄 요소 중량, 내부 면적 감소, 흐름 방향 변경, 난류 및 불완전한 개방 등이 있습니다.

대형화로 인한 문제

대형화는 일반적인 체크 밸브 선택 오류입니다. 밸브가 실제 흐름에 비해 너무 크면 디스크나 볼이 부분적으로만 열린 상태로 유지될 수 있습니다.

반복적으로 움직이면 시트, 힌지, 스프링 또는 가이드의 떨림, 소음 및 급격한 마모가 발생할 수 있습니다.

언더사이징으로 인한 문제

소형 체크 밸브는 높은 속도와 과도한 압력 손실을 발생시킵니다. 이로 인해 펌프 에너지 소비가 증가하고 소음, 침식 및 불안정한 흐름이 발생할 수 있습니다.

매체에 입자가 포함되어 있으면 속도가 너무 높으면 폐쇄 요소와 시트의 마모가 가속화될 수 있습니다.

권장되는 크기 조정 접근 방식

신뢰할 수 있는 선택은 최소, 정상 및 최대 유량을 검토해야 합니다. 파이프 직경만으로는 정상 작동 중에 폐쇄 요소가 안정적으로 유지되는지 여부가 표시되지 않습니다.

Ningbo Baodi Plastic Valve Co., Ltd.는 국내 및 국제 시장에서 수만 개의 기업에 서비스를 제공해 왔습니다. 이러한 광범위한 적용 경험은 왜 플라스틱 체크 밸브 크기를 연결 크기보다는 작동 데이터를 기준으로 결정해야 하는지를 보여줍니다.

올바른 플라스틱 체크 밸브를 선택하는 방법

프로세스 매체 식별

정확한 유체 이름, 농도, 점도, 온도 및 고체 입자 함량을 기록하십시오.

또한 매질이 결정화, 침전, 경화, 중합, 스케일 형성 또는 엘라스토머 팽창을 일으킬 수 있는지 여부를 결정하는 것도 필요합니다.

화학적으로 호환되는 플라스틱 체크 밸브는 침전물로 인해 폐쇄 요소가 자유롭게 움직이지 못하는 경우 여전히 오작동할 수 있습니다.

압력 및 온도 확인

정상 작동, 시동, 종료, 청소 및 비상 상황을 검토합니다.

열가소성 밸브의 경우 온도가 상승하면 허용 압력이 감소합니다. 밸브 본체와 모든 내부 재료에 대해 압력-온도 감소가 확인되어야 합니다.

Ningbo Baodi Plastic Valve Co., Ltd.가 획득한 ISO 9001, ISO 14001 및 ISO 45001 인증은 통제된 품질, 환경 및 산업 보건 관리 시스템을 반영합니다. 현장 선택은 여전히 ​​각 프로젝트의 특정 압력 및 온도 조건을 기반으로 해야 합니다.

체크 밸브 구조 선택

낮은 흐름 저항이 중요한 경우에는 스윙 디자인이 적합할 수 있습니다.

신속한 폐쇄가 필요한 경우에는 스프링 장착형 설계가 선호될 수 있습니다.

특정 폐수 또는 화학물질 투여 용도에는 볼형 플라스틱 체크 밸브를 고려할 수 있습니다.

다이어프램 설계는 선택된 저압 부식성 매체에 적합할 수 있습니다.

크래킹 압력 확인

펌프 압력, 액체 수두 또는 공급 압력은 밸브를 열 수 있을 만큼 충분해야 합니다.

저압 도징 시스템에서는 크래킹 압력이 과도한 체크 밸브를 사용해서는 안 됩니다.

설치 방향 확인

흐름 화살표는 일반 유체 방향과 정렬되어야 합니다.

설치 위치도 확인해야 합니다. 수직 상향 흐름용으로 승인된 밸브는 수직 하향 흐름에서는 올바르게 작동하지 않을 수 있습니다.

파이프 연결 일치

플라스틱 체크 밸브는 소켓, 나사형, 유니온형, 플랜지형 또는 적합한 융합형 연결을 사용할 수 있습니다.

연결 재료, 표준 및 치수는 주변 배관과 일치해야 합니다.

Ningbo Baodi Plastic Valve Co., Ltd.는 광범위한 범주에 걸쳐 산업용 플라스틱 밸브, 파이프 및 부속품을 생산하여 사용자가 열가소성 배관 시스템 전체에서 일관된 연결 표준을 유지할 수 있도록 돕습니다.

청소 및 유지 관리 고려

결정화되거나 고체를 포함하는 유체의 경우 서비스 가능한 유니온 또는 플랜지 구조를 통해 검사 및 청소가 단순화될 수 있습니다.

설치 시 인접한 파이프에 과도한 응력을 가하지 않고 밸브를 제거할 수 있는 충분한 공간을 제공해야 합니다.

체크 밸브 설치 지침

흐름 화살표 확인

체크 밸브 본체의 화살표는 의도한 정상적인 흐름 방향을 가리켜야 합니다.

밸브를 뒤쪽으로 설치하면 필요한 흐름이 중단되고, 펌프 부하가 증가하며, 역류 보호 없이 업스트림 장비를 그대로 둘 수 있습니다.

파이프라인 청소

모래, 플라스틱 칩, 실런트, 용접 잔여물 및 기타 잔해물을 설치 전에 제거해야 합니다.

이물질이 시트와 폐쇄 요소 사이에 갇혀 시동 직후 역방향 누출이 발생할 수 있습니다.

필수 오리엔테이션을 따르십시오

스윙 체크 밸브는 폐쇄를 위해 중력에 의존하는 경우가 많습니다. 볼 및 리프트 밸브에는 특정 방향 요구 사항이 있을 수도 있습니다.

수직 설치의 경우 유체 방향이 위쪽인지 아래쪽인지 확인하십시오.

실용적인 경우 안정적인 흐름 제공

펌프, 엘보 또는 분기 연결 근처의 난류로 인해 폐쇄 요소 움직임이 불안정해질 수 있습니다.

필요한 경우 적합한 직선 파이프 섹션을 사용하면 떨림과 고르지 않은 마모를 줄일 수 있습니다.

파이프라인 지원

플라스틱 체크 밸브는 과도한 파이프 중량, 굽힘 하중 또는 열팽창 응력을 견뎌서는 안 됩니다.

대형 밸브와 무거운 인접 구성품에는 독립적인 지지대가 필요할 수 있습니다.

과도한 연결 힘을 피하십시오

나사산이 있는 플라스틱 연결부를 너무 세게 조이면 안 됩니다. 과도한 토크로 인해 밸브 본체가 갈라지거나 변형될 수 있습니다.

플랜지 볼트는 점진적이고 균일하게 조여야 합니다. 씰이 옮겨지지 않도록 유니언 끝부분은 정렬된 상태를 유지해야 합니다.

Ningbo Baodi Plastic Valve Co., Ltd.의 제품 범위에는 설치 중 연결 및 치수 불일치를 줄이는 데 도움이 되는 일치하는 산업용 플라스틱 배관 구성 요소가 포함됩니다.

일반적인 체크 밸브 문제 및 문제 해결

밸브가 열리지 않음

가능한 원인: 불충분한 차압, 과도한 스프링 힘, 잘못된 방향, 내부 퇴적물 또는 대형 밸브.

중력 공급 시스템에 사용되는 플라스틱 체크 밸브는 사용 가능한 액체 헤드가 크래킹 압력보다 낮은 경우 닫힌 상태로 유지될 수 있습니다.

역방향 누설

가능한 원인: 시트의 입자, 밀봉 표면 손상, 화학적 공격, 본체 뒤틀림 또는 불완전한 폐쇄.

검사 전에 시스템을 격리하고 감압하고 배수해야 합니다.

수다쟁이

수다쟁이 is repeated movement of the closing element between partially open and nearly closed positions.

일반적인 원인: 낮은 유량, 대형 밸브, 맥동하는 펌프 배출, 불안정한 압력 또는 난류.

계속해서 떨리면 가이드, 힌지, 스프링 및 시트가 손상될 수 있습니다.

시끄러운 닫힘 소음

큰 충격은 역방향 속도가 발생한 후 급속한 폐쇄를 나타낼 수 있습니다.

펌프 정지 조건, 밸브 유형, 설치 위치 및 폐쇄 이동을 검토해야 합니다.

플라스틱 본체 또는 연결 누출

플라스틱 체크 밸브 본체 또는 연결부 주변의 누출은 과도한 조임, 씰 변위, 과도한 온도, 파이프 정렬 불량 또는 지지되지 않는 중량으로 인해 발생할 수 있습니다.

Ningbo Baodi Plastic Valve Co., Ltd.는 40년 이상의 산업용 플라스틱 밸브 경험을 보유하고 있습니다. 현장 응용 분야에서 장기적인 신뢰성은 제조 품질뿐만 아니라 지정된 한도 내에서 올바른 설치 및 작동에 따라 달라집니다.

플라스틱 체크 밸브의 일반적인 응용 분야

화학물질 투여 시스템

플라스틱 체크 밸브는 공정 유체가 도징 펌프나 화학물질 저장 라인으로 역류하는 것을 방지합니다.

이러한 시스템에서는 낮은 크래킹 압력, 화학적 호환성 및 안정적인 폐쇄가 중요합니다.

수처리

체크 밸브는 여과, 순환, 화학 물질 추가 및 역세 시스템에 사용됩니다.

열가소성 소재는 처리된 물과 화학 용액을 운반하는 파이프라인의 부식을 줄일 수 있습니다.

펌프 배출 라인

펌프 토출 라인에 설치된 체크 밸브는 펌프가 정지한 후 역류를 제한하는 데 도움이 됩니다.

이렇게 하면 펌프 역회전, 파이프 배수 및 원치 않는 압력 변화를 줄일 수 있습니다.

폐수 시스템

부유 물질이 포함된 유체에는 볼 또는 기타 적절한 체크 밸브 설계를 사용할 수 있습니다.

내부 통로는 막힘을 최소화하고 실질적인 청소가 가능해야 합니다.

화학물질 보관 및 운반

플라스틱 체크 밸브는 유체가 탱크, 이송 펌프 또는 업스트림 공정 섹션으로 되돌아가는 것을 방지할 수 있습니다.

재료 선택은 저장된 화학물질과 시스템에 사용되는 세척액을 모두 고려해야 합니다.

관개 및 양식업

플라스틱 체크 밸브는 파이프라인 압력을 유지하고 펌프를 보호하며 물 분배 시스템의 흐름 역류를 줄이는 데 사용됩니다.

Ningbo Baodi Plastic Valve Co., Ltd.는 산업용 열가소성 밸브 및 배관 제품을 60여 개국에 수출하여 화학 처리부터 물 및 농업용 유체 제어에 이르는 응용 분야를 지원합니다.

체크 밸브 및 플라스틱 체크 밸브에 대해 자주 묻는 질문

체크 밸브가 역류를 완전히 멈출 수 있습니까?

적합한 체크 밸브는 역류를 크게 제한할 수 있지만 실제 누출은 시트 설계, 배압, 표면 상태 및 입자 존재 여부에 따라 달라집니다.

극히 낮은 누출이 요구되는 경우 지정된 누출 성능을 확인해야 합니다.

체크 밸브에 수동 작동이 필요합니까?

아니요. 체크 밸브는 일반적으로 차압과 흐름 방향에 따라 자동으로 열리고 닫힙니다.

플라스틱 체크 밸브를 수직으로 설치할 수 있습니까?

일부 설계에서는 수직 설치가 허용되지만 흐름 방향을 확인해야 합니다. 수직 상향 흐름에 적합한 밸브는 하향 흐름에서 제대로 작동하지 않을 수 있습니다.

체크 밸브가 열리지 않는 이유는 무엇입니까?

가장 일반적인 원인은 불충분한 차압, 과도한 크래킹 압력, 잘못된 설치 방향, 내부 퇴적물 및 대형 밸브입니다.

크래킹 압력과 배압의 차이점은 무엇입니까?

크래킹 압력은 밸브를 열기 시작하는 데 필요한 전방 차압입니다.

배압은 하류측에서 작용하여 밸브를 닫힌 상태로 유지하거나 밀어내는 경향이 있는 압력입니다.

펌프 바로 뒤에 체크 밸브를 설치할 수 있습니까?

체크 밸브는 일반적으로 펌프 배출 시스템에 설치됩니다. 그러나 펌프 또는 엘보우 직후에 심한 난류가 발생하면 폐쇄 요소 안정성에 영향을 미칠 수 있습니다.

선택한 밸브의 설치 요구 사항을 따라야 합니다.

플라스틱 체크 밸브는 얼마나 오래 지속됩니까?

서비스 수명은 화학적 호환성, 온도, 유속, 압력 변동, 입자 함량, 작동 빈도 및 설치 품질에 따라 달라집니다.

깨끗한 물에 사용되는 밸브는 연마성 또는 결정화 화학물질에 사용되는 동일한 구조보다 훨씬 오랫동안 작동 상태를 유지할 수 있습니다.

역방향 누출을 어떻게 줄일 수 있나요?

올바른 밸브 유형과 크기를 선택하고, 파이프라인을 청소하고, 밸브를 올바른 방향으로 설치하고, 호환되는 밀봉 재료를 선택하면 역방향 누출을 줄일 수 있습니다.

시트와 닫는 요소를 정기적으로 검사하면 누출이 심각해지기 전에 마모나 침전물을 식별하는 데 도움이 될 수 있습니다.

플라스틱 체크 밸브를 선택할 때 어떤 정보가 필요합니까?

필요한 정보에는 공칭 크기, 최소 유량, 일반 유량, 최대 유량, 크래킹 압력, 작동 압력, 배압, 온도, 매체 구성, 화학 물질 농도, 입자 함량, 본체 재질, 씰 재질, 연결 유형 및 설치 방향이 포함됩니다.

완전한 작동 정보를 제공하면 체크 밸브 또는 플라스틱 체크 밸브를 파이프 직경만으로 선택하는 것이 아니라 실제 시스템 조건과 일치시킬 수 있습니다.
