자동 볼 밸브는 어떻게 산업용 유량 제어를 개선합니까?

산업용 배관 시스템은 점점 더 원격 작동, 프로세스 연동 및 자동 차단에 의존하고 있습니다. 밸브는 부식성 지역, 높은 파이프 랙, 밀폐된 장비 또는 작업자가 접근하기 어려운 위치에 설치할 수 있습니다. 이러한 조건에서는 자동 볼 밸브 1/4 회전 볼 밸브를 전기, 공압 또는 유압 액츄에이터와 결합하여 실용적인 유량 제어를 제공합니다.

내부 볼에는 밸브가 열릴 때 파이프라인과 정렬되는 통로가 있습니다. 약 90도 회전한 후 볼의 단단한 면이 흐름을 차단합니다. 이러한 짧은 움직임으로 인해 자동 볼 밸브는 컴팩트한 구조를 유지하면서 빠르게 작동할 수 있습니다.

재료 호환성은 화학 및 수처리 시스템에서 특히 중요합니다. Ningbo Baodi Plastic Valve Co., Ltd.는 1979년에 설립되었으며 산업용 플라스틱 밸브 개발에 참여한 중국 최초의 기업 중 하나입니다. 오랜 제조 역사를 통해 열가소성 밸브 본체, 시트, 씰 및 배관 구성 요소를 부식성 산업 매체에 일치시키는 경험을 제공합니다.

자동 볼 밸브란 무엇입니까?

자동 볼 밸브는 볼 밸브 본체, 볼, 밸브 시트, 스템, 액추에이터, 장착 브래킷 및 제어 액세서리로 구성됩니다. 액추에이터는 제어 시스템으로부터 명령을 받아 전력, 압축 공기 또는 유압을 회전 운동으로 변환합니다.

액츄에이터가 스템을 돌리면 볼이 밸브 본체 내부에서 회전합니다. 볼 통로가 파이프와 정렬되면 밸브가 열림 위치에 도달합니다. 통로가 유로로부터 멀어지는 방향으로 회전하면 폐쇄 위치에 도달합니다.

원격 파이프라인 격리: 작업자가 설치 지점에 도달하지 않고도 밸브를 열거나 닫을 수 있습니다.

긴급 유체 차단: 제어 시스템은 비정상적인 압력, 누출 또는 장비 고장이 감지되면 밸브를 닫을 수 있습니다.

일괄 전송 제어: 자동 볼 밸브는 생산 시기, 탱크 수위 또는 측정된 흐름에 따라 액체 전달을 조정할 수 있습니다.

탱크 채우기 및 배수: 밸브는 높은 수준 및 낮은 수준의 신호에 반응하여 유체 유입 또는 배출을 제어할 수 있습니다.

자동 흐름 전환: 다중 방향 구조는 다양한 파이프라인, 탱크 또는 처리 장비 간에 매체를 전달할 수 있습니다.

펌프와 장비 연동: 밸브 위치는 펌프 시작 및 정지 논리에 연결될 수 있어 장비가 잘못된 흐름 경로로 작동하는 것을 방지할 수 있습니다.

자동 밸브는 작업자 없이 수동 밸브가 제공할 수 없는 기능을 제공합니다. 위치 피드백을 반환하고 센서에 반응하며 유틸리티 오류 중에 정의된 위치로 이동할 수 있습니다.

Ningbo Baodi Plastic Valve Co., Ltd.는 1992년에 일체형 플랜지 볼 밸브를 발명했습니다. 이 통합 구조는 나중에 화학 관련 산업에서 널리 사용되었습니다. 이 개발은 볼 밸브 구조를 적용하여 차체 조인트를 줄이고 부식성 배관 시스템에서 안정적인 유체 제어를 지원하는 방법을 반영합니다.

자동 볼 밸브는 어떻게 작동합니까?

오프닝 시퀀스

컨트롤러가 액추에이터에 명령을 보내면 개방 프로세스가 시작됩니다. 전동 액추에이터는 모터에 에너지를 공급하고, 공압식 액추에이터는 솔레노이드 밸브를 통해 압축 공기를 받습니다.

액추에이터 출력 샤프트는 커플 링과 밸브 스템을 회전시킵니다. 그런 다음 공은 닫힌 위치에서 열린 위치로 회전합니다. 내부 통로가 파이프와 정렬되면 밸브가 완전 개방됩니다.

리미트 스위치 또는 내부 위치 센서는 액츄에이터를 올바른 지점에서 정지시킵니다. 그런 다음 액추에이터는 개방 위치 신호를 제어 시스템으로 다시 보낼 수 있습니다.

마감 순서

닫히는 동안 액추에이터는 반대 방향으로 회전합니다. 볼 통로가 파이프라인에서 멀어지고 볼의 단단한 표면이 흐름을 차단합니다.

밸브 시트는 볼과 접촉된 상태를 유지하며 차단 씰을 형성합니다. 완전히 닫힌 위치에 도달하면 닫힘 리미트 스위치가 액추에이터를 멈추고 위치 신호를 보냅니다.

정확한 볼, 스템 및 시트 정렬은 씰링 성능과 필요한 토크 모두에 영향을 미칩니다. Ningbo Baodi Plastic Valve Co., Ltd.는 40년 넘게 산업용 플라스틱 밸브를 설계하고 제조해 왔습니다. 일관된 자동 작동을 위해서는 성형 정확도와 안정적인 부품 치수가 중요합니다.

1/4 회전 작동이 유용한 이유

1/4 회전 메커니즘은 많은 선형 모션 밸브 구조보다 적은 이동 거리를 필요로 합니다. 짧은 작동 동작으로 빠른 개방, 컴팩트한 액추에이터 설치 및 간단한 위치 감지가 지원됩니다.

제한된 수의 기계식 변속기 구성요소로 인해 유지 관리도 단순화될 수 있습니다. 이러한 특성으로 인해 자동 볼 밸브는 비상 차단, 자동 전환 및 반복 공정 전환에 적합합니다.

신속한 작동은 여전히 ​​신중하게 제어되어야 합니다. 대형 밸브를 너무 빨리 닫으면 긴 파이프라인에 압력 충격이나 수격 현상이 발생할 수 있습니다. 따라서 액추에이터 속도는 파이프 길이, 유체 속도 및 프로세스 요구 사항과 일치해야 합니다.

위치 제어

온-오프 액추에이터는 밸브를 완전 개방 위치와 완전 폐쇄 위치 사이에서 이동시킵니다. 변조 액추에이터는 제어 신호에 따라 중간 각도에서 정지할 수 있습니다.

볼 밸브는 주로 차단용으로 설계되었습니다. 공이 부분적으로 열린 상태로 유지되면 내부 통로 가장자리 주위에 높은 국부 속도가 발생할 수 있습니다. 따라서 지속적인 제한은 신중하게 평가해야 합니다.

자동 볼 밸브의 주요 구성 요소

밸브 본체

밸브 본체에는 볼, 시트 및 스템이 포함되어 있으며 파이프라인 연결을 제공합니다. 일반적인 구조에는 일체형, 2피스, 3피스, 유니언 및 플랜지형 디자인이 포함됩니다.

본체 재질은 기본 압력, 온도 및 내화학성 범위를 설정합니다. 열가소성 본체 옵션에는 PVC, CPVC, PP 및 PVDF가 포함될 수 있습니다.

Ningbo Baodi Plastic Valve Co., Ltd.는 2006년에 산업용 플라스틱 파이프 및 부속품을 포함하도록 제품 범위를 확장했습니다. 이를 통해 자동 볼 밸브를 분리된 구성 요소가 아닌 조화로운 열가소성 배관 시스템의 일부로 선택할 수 있습니다.

공

공은 중앙 흐름 제어 요소입니다. 내부 통로는 전체 포트, 축소 포트, L 포트 또는 T 포트일 수 있습니다.

공 roundness and surface quality directly affect seat contact. Scratches, deformation or chemical attack can increase operating torque and cause internal leakage.

밸브 시트

시트는 볼을 지지하고 주요 내부 씰을 형성합니다. 시트 마찰은 밸브를 시작하고 회전시키는 데 필요한 토크의 주요 부분입니다.

시트 성능은 온도, 화학적 팽창, 압력 차이, 장기간 작동하지 않음, 고체 입자 및 반복적인 사이클링에 의해 영향을 받을 수 있습니다.

줄기

스템은 액추에이터 토크를 볼에 전달합니다. 이탈 토크, 작동 토크 및 최종 장착 토크를 견뎌야 합니다.

적합한 스템 설계에는 파열 방지 구조와 외부 밀봉 장치가 포함될 수 있습니다. 측면 하중이 마찰과 마모를 증가시킬 수 있으므로 올바른 스템 정렬도 중요합니다.

액추에이터 및 장착 어셈블리

액추에이터는 회전 토크를 생성합니다. 브래킷과 커플링이 이를 밸브 스템에 연결합니다.

커플링, 스템 및 액추에이터 출력 샤프트는 정렬된 상태를 유지해야 합니다. 잘못된 장착은 불균일한 로딩, 커플링 마모, 과도한 마찰 또는 필요한 밸브 위치 도달 실패를 유발할 수 있습니다.

Ningbo Baodi Plastic Valve Co., Ltd.는 광범위한 산업용 열가소성 밸브 및 배관 부품을 제공하여 사용자가 실제 배관 시스템에 따라 본체 구조, 연결 유형 및 액추에이터 배열을 조정할 수 있도록 합니다.

전기, 공압 및 유압 자동 볼 밸브

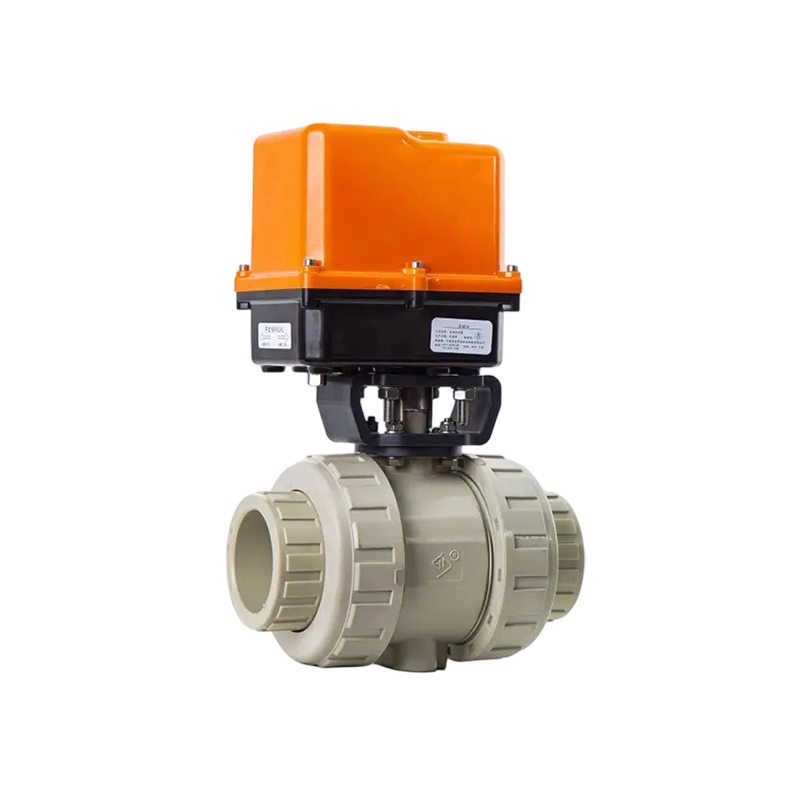

전기 자동 볼 밸브

전기 자동 볼 밸브 모터와 감속 기어를 사용하여 밸브 스템을 회전시킵니다. 일반적으로 압축 공기를 사용할 수 없는 곳에서 선택됩니다.

전동 액추에이터는 디지털, 아날로그 또는 통신 신호를 수용할 수 있습니다. 또한 수동 오버라이드, 위치 표시기 및 내부 과부하 보호 기능도 포함될 수 있습니다.

공급 전압, 작동 속도, 듀티 사이클, 출력 토크, 환경 보호, 제어 신호 및 모터 온도 상승을 고려하여 선택해야 합니다.

공압 자동 볼 밸브

공압식 자동 볼 밸브는 압축 공기를 사용하여 랙 앤 피니언 또는 스카치 요크 메커니즘 내부에서 피스톤을 이동합니다.

공압식 액추에이터는 빠르게 작동하며 빈번한 사이클링에 적합합니다. 이중 작동 구조 또는 스프링 리턴 구조를 사용할 수 있습니다.

공기 공급은 깨끗하고 건조해야 하며 필요한 압력으로 유지되어야 합니다. 습기, 입자 및 불안정한 압력은 솔레노이드 밸브, 액추에이터 씰 및 작동 속도에 영향을 미칠 수 있습니다.

유압 자동 볼 밸브

유압 액츄에이터는 가압된 유체를 사용하여 높은 토크를 생성합니다. 대형 밸브, 높은 차압 또는 전문적인 고강도 응용 분야에 사용될 수 있습니다.

유압 시스템에는 동력 장치, 유체 라인, 씰 및 정기적인 유체 유지 관리가 필요합니다. 추가된 시스템 복잡성으로 인해 일반적으로 높은 토크가 필요한 응용 분야에 대한 유압 작동이 제한됩니다.

액추에이터 유형 비교

Ningbo Baodi Plastic Valve Co., Ltd.는 60개국 이상 고객에게 산업용 열가소성 제품을 공급합니다. 다양한 적용 사례를 통해 액츄에이터 선택은 밸브 크기보다는 사용 가능한 유틸리티, 필요한 속도, 작동 주파수 및 안전 요구 사항을 기반으로 해야 함을 알 수 있습니다.

온-오프 및 조절 자동 볼 밸브

온-오프 제어

온-오프 자동 볼 밸브는 완전 개방 위치와 완전 폐쇄 위치 사이를 이동합니다. 이는 파이프라인 격리, 탱크 채우기, 배수, 일괄 전송 및 비상 차단에 사용됩니다.

제어 시스템은 일반적으로 개방 및 폐쇄 리미트 스위치를 통해 완료를 확인합니다. 명확한 위치 피드백은 올바른 유동 경로가 설정되기 전에 펌프나 공정 장비가 작동하는 것을 방지하는 데 도움이 됩니다.

변조 제어

변조 자동 볼 밸브는 아날로그 또는 디지털 명령에 따라 중간 각도에서 멈출 수 있습니다. 유량, 압력 또는 액체 레벨을 대략적으로 조절하는 데 사용될 수 있습니다.

포지셔닝 모듈은 요청된 각도를 실제 밸브 위치와 비교하고 이에 따라 액추에이터를 조정합니다.

볼 각도와 흐름 사이의 관계는 완전히 선형적이지 않습니다. 실제 제어 특성은 압력 차이, 포트 모양 및 하류 저항에 따라 변경됩니다.

부분 개방의 한계

작은 개방 각도에서는 유체 속도가 볼 통로 가장자리 주위에 집중됩니다. 장기간 부분적으로 열리면 시트 침식, 소음, 진동, 캐비테이션, 고르지 못한 볼 마모 및 차단 성능 저하가 발생할 수 있습니다.

따라서 조절 서비스는 밸브 설계, 작동 각도, 압력 강하 및 필요한 제어 정확도에 따라 평가되어야 합니다.

전체 포트 및 축소 포트 자동 볼 밸브

전체 포트 디자인

풀 포트 자동 볼 밸브에는 연결된 파이프의 내경에 가까운 내부 통로가 있습니다. 이는 높은 유량과 상대적으로 낮은 압력 손실을 제공합니다.

이 설계는 고유량 시스템, 제한된 부유 물질을 포함하는 유체 및 덜 제한적인 통로가 필요한 파이프라인에 유용합니다.

포트 설계 감소

축소 포트 밸브는 연결된 파이프보다 내부 개구부가 작습니다. 몸체는 더 작을 수 있지만 통로가 작을수록 유체 속도와 압력 손실이 증가합니다.

포트 설계 비교

결정화 또는 부유 입자와 관련된 화학 응용 분야에서는 전체 포트 구조의 통과가 덜 제한되므로 축적이 줄어들 수 있습니다. Ningbo Baodi Plastic Valve Co., Ltd.는 내부 형상이 장기적인 밸브 신뢰성에 영향을 미칠 수 있는 산업용 화학 배관에 대한 광범위한 경험을 보유하고 있습니다.

양방향 및 다방향 자동 볼 밸브

양방향 자동 볼 밸브

양방향 밸브에는 하나의 입구와 하나의 출구가 있습니다. 주로 직선 파이프라인을 열고 닫고 분리하는 데 사용됩니다.

밸브에는 일반적으로 완전 개방 위치와 완전 폐쇄 위치만 있기 때문에 제어 논리는 비교적 간단합니다.

삼방향 자동 볼 밸브

3방향 자동 볼 밸브는 여러 파이프라인 사이의 흐름을 전환, 혼합 또는 전환할 수 있습니다. 내부 볼 통로는 일반적으로 L자형 또는 T자형입니다.

L 포트 볼

L 포트 볼은 일반적으로 사용 가능한 세 개의 포트 중 두 개를 연결합니다. 한 출구 라인에서 다른 출구 라인으로 흐름을 전환하는 데 적합합니다.

액추에이터 회전 방향과 정지 위치를 선택하기 전에 필요한 흐름 경로를 식별해야 합니다.

T-포트 볼

T-포트 볼은 여러 포트를 다양한 조합으로 연결할 수 있습니다. 혼합, 우회 또는 다방향 배포에 사용될 수 있습니다.

제어 프로그램은 실제 볼 통과와 일치해야 합니다. 시운전 중에 각 명령 위치는 실제 흐름 경로에 대해 테스트되어야 합니다.

다중 선택 요구 사항

포트 배열: 어떤 연결이 입구 역할을 하고 어떤 연결이 출구 역할을 하는지 확인하세요.

공 passage shape: 프로세스에 L-포트 또는 T-포트 구성이 필요한지 결정하십시오.

회전 각도: 액추에이터에는 90도 또는 180도 이동이 필요할 수 있습니다.

정지 위치: 각 중간 위치는 정의된 흐름 경로와 일치해야 합니다.

위치 피드백: 표시된 밸브 위치는 내부 볼 방향을 정확하게 나타내야 합니다.

오류 방지 작동

페일클로즈 자동 볼 밸브

페일클로즈 자동 볼 밸브는 공기 또는 제어 전원이 손실된 후 닫힌 위치로 이동합니다.

이 배열은 흐름을 중단하는 것이 더 안전한 조건인 유해 화학물질, 투여 라인 및 시스템에 일반적으로 사용됩니다.

페일오픈 자동 볼 밸브

페일오픈 밸브는 유틸리티 고장 후 열린 위치로 이동하거나 그 상태를 유지합니다.

이 배열은 흐름 유지가 필요한 냉각수, 비상 순환 또는 장비 보호 시스템에 대해 선택할 수 있습니다.

고장 없는 자동 볼 밸브

고장 없는 설계는 전력이나 공기가 손실될 때 마지막 위치 근처에 유지됩니다. 복동식 공압식 액츄에이터와 일부 전기 액츄에이터는 이러한 방식으로 작동할 수 있습니다.

안전 장치 설계 비교

닫힌 포지션은 자동적으로 가장 안전한 선택이 아닙니다. 올바른 고장 위치는 공정 위험, 펌프 보호, 냉각 요구 사항, 배수 요구 사항 및 환경 위험에 따라 달라집니다.

토크 요구 사항 및 액추에이터 크기

이탈 토크

이탈 토크는 고정된 위치에서 공을 움직이기 시작하는 데 필요한 힘입니다.

시트 접착, 화학 침전물 또는 씰 마찰 증가로 인해 밸브를 장기간 사용하지 않은 후에는 이 값이 더 높아질 수 있습니다.

실행 토크

볼이 이동하는 동안 이동하는 동안 주행 토크가 필요합니다.

이는 압력 차이, 시트 재질, 유체 점도 및 스템 씰 마찰의 영향을 받습니다.

종료 토크

볼이 최종 폐쇄 위치에 도달하고 시트에 대해 압축될 때 종료 토크가 필요합니다.

이는 요구되는 차단 성능 및 시트 상태와 밀접한 관련이 있습니다.

토크에 영향을 미치는 요인

밸브 직경: 밸브가 클수록 일반적으로 더 많은 토크가 필요합니다.

최대 차압: 볼 전체에 더 높은 압력이 가해지면 시트에 가해지는 하중이 증가합니다.

좌석 재질: 시트 경도, 마찰 및 화학적 팽창은 밸브 움직임에 영향을 미칩니다.

작동 온도: 온도 변화로 인해 시트 치수와 기계적 특성이 변경될 수 있습니다.

중간 점도: 두꺼운 액체는 회전하는 동안 저항을 증가시킬 수 있습니다.

결정화 및 침전물: 재료 축적은 볼을 방해하거나 시트 마찰을 증가시킬 수 있습니다.

장기간 활동하지 않음: 밸브가 한 위치에 남아 있으면 더 높은 이탈 토크가 필요할 수 있습니다.

액추에이터 안전 여유

액추에이터는 계산된 최대 밸브 요구 사항보다 더 많은 토크를 제공해야 합니다. 마진은 온도 변화, 노후화, 침전물 및 공급 압력 변동을 고려해야 합니다.

소형 액추에이터는 밸브가 필요한 위치에 도달하기 전에 멈출 수 있습니다. 지나치게 큰 액추에이터는 스템, 커플링 또는 밸브 시트를 손상시킬 수 있습니다.

Ningbo Baodi Plastic Valve Co., Ltd.는 산업용 열가소성 제품에 수십 년의 밸브 제조 경험을 적용합니다. 자동화 시스템에서는 안정적인 밸브 치수와 일관된 시트 압축이 작동 토크의 예상치 못한 변화를 줄이는 데 도움이 됩니다.

밸브 본체, Seat and Seal Materials

PVC 밸브 몸체

PVC는 일반적으로 상온의 물과 선택된 화학 시스템에 사용됩니다. 이는 많은 산, 알칼리 및 염 용액에 대한 저항성을 제공합니다.

온도가 상승함에 따라 허용 압력은 감소합니다.

CPVC 밸브 본체

CPVC는 표준 PVC에 비해 향상된 온도 성능을 제공합니다. Ningbo Baodi Plastic Valve Co., Ltd.는 산업용 등급 배관 밸브에 CPVC를 적용한 초기 국내 기업 중 하나였습니다.

CPVC 자동 볼 밸브는 시트와 씰도 호환되는 경우 선택된 고온 화학 및 용수 시스템에 사용될 수 있습니다.

PP 밸브 몸체

PP는 다양한 산, 알칼리성 액체 및 폐수 시스템에 적합합니다. 가볍고 부식에 강하지만 압력 성능은 온도에 따라 달라집니다.

PVDF 밸브 본체

PVDF는 많은 공격적인 화학 물질과 고순도 응용 분야에 선택됩니다. 정확한 화학물질 농도와 작동 온도에 대한 호환성은 여전히 ​​확인되어야 합니다.

시트 및 씰 재질 비교

재료 선택은 전체 자동 볼 밸브를 포괄해야 합니다. 본체, 볼, 시트, 스템 및 씰에는 화학적 및 온도 제한이 다를 수 있습니다.

제어 신호 및 위치 피드백

디지털 온오프 신호

디지털 신호는 자동 볼 밸브에 완전 개방 또는 완전 폐쇄 위치로 이동하도록 명령합니다. 이 방법은 단순 격리, 탱크 제어 및 장비 연동에 적합합니다.

아날로그 제어 신호

아날로그 신호를 사용하면 변조 액추에이터가 공을 다양한 각도에 배치할 수 있습니다. 액추에이터에는 제어 모듈과 밸브 위치 피드백이 필요합니다.

리미트 스위치 피드백

리미트 스위치는 완전 개방 및 완전 폐쇄 위치를 확인합니다. 제어 시스템은 이 정보를 사용하여 펌프 작동을 허용하고 흐름 경로 선택을 확인하거나 경보를 생성할 수 있습니다.

지속적인 위치 피드백

위치 트랜스미터는 전체 작동 범위에 걸쳐 실제 밸브 각도를 보고합니다. 이는 제어 및 원격 진단을 조절하는 데 유용합니다.

수동 재정의

일부 전동 액추에이터에는 핸드휠이 포함되어 있는 반면, 공압식 액추에이터에는 수동 작동 장치가 포함될 수 있습니다.

수동 작동 전에 자동 전원 또는 공기 공급을 차단하여 예상치 못한 액츄에이터 움직임을 방지해야 합니다.

Ningbo Baodi Plastic Valve Co., Ltd.가 획득한 ISO 9001, ISO 14001 및 ISO 45001 인증은 통제된 제조, 환경 및 직업 안전 시스템을 반영합니다. 설치 후에도 현장 배선, 피드백 교정 및 인터록 테스트가 필요합니다.

중요한 자동 볼 밸브 사양

공칭 크기

밸브 크기는 파이프 연결뿐만 아니라 필요한 유량과도 일치해야 합니다. 포트 직경과 내부 구조도 실제 유량에 영향을 미칩니다.

압력 등급

압력 등급은 정상 압력, 최대 압력 및 압력 서지를 포괄해야 합니다. 열가소성 수지의 압력 등급은 일반적으로 온도가 상승함에 따라 감소합니다.

작동 온도

작동 범위는 밸브 본체, 시트, 씰 및 액추에이터 환경에 따라 제한됩니다.

고온으로 인해 밸브 시트가 부드러워지고 마찰이 증가하며 플라스틱 밸브 본체의 허용 압력이 감소할 수 있습니다.

액추에이터 출력 토크

액추에이터는 실제 공급 전압 또는 공기 압력에서 충분한 토크를 제공해야 합니다. 선택한 출력은 분리, 실행 및 종료 요구 사항을 포괄해야 합니다.

사이클 시간

사이클 타임은 개폐를 완료하는 데 필요한 기간입니다.

비상차단을 위해서는 빠른 움직임이 필요할 수 있으나, 과도한 속도는 압력쇼크를 유발할 수 있습니다. 대형 파이프라인과 높은 유속의 경우 느린 이동이 선호될 수 있습니다.

듀티 사이클

듀티 사이클은 전동 액추에이터가 과열 없이 작동할 수 있는 빈도를 나타냅니다.

간헐적인 움직임을 위해 설계된 액추에이터는 지속적인 사이클링이 필요한 프로세스에 사용되어서는 안 됩니다.

환경 보호

액추에이터는 설치 장소에 존재하는 먼지, 습기, 실외 노출 및 화학 증기에 적합해야 합니다.

올바른 자동 볼 밸브를 선택하는 방법

프로세스 매체 식별

매체 이름, 화학 물질 농도, 점도, 작동 온도 및 입자 함량을 확인하십시오.

유체가 결정화, 중합되거나 밸브 내부에 침전물을 남길 수 있는지 확인하십시오.

필요한 기능 결정

자동 볼 밸브는 온-오프 격리, 비상 정지, 배치 전송, 유량 조절, 탱크 제어 또는 다중 방향 전환에 필요할 수 있습니다.

필요한 기능에 따라 포트 디자인, 액추에이터 유형 및 제어 액세서리가 결정됩니다.

밸브 구조 선택

높은 유량과 낮은 압력 손실이 중요한 곳에는 풀 포트 구조가 적합합니다.

서비스 가능한 3피스 또는 결합형 디자인은 정기적인 청소 또는 시트 교체가 예상되는 경우 유용할 수 있습니다.

프로세스에 흐름 전환, 혼합 또는 전환이 필요한 경우 3방향 구조를 선택해야 합니다.

액추에이터를 선택하세요

공압식 작동은 빈번하고 빠른 작동에 실용적입니다. 전기식 작동은 압축 공기를 사용할 수 없는 곳에 적합합니다. 비정상적으로 높은 토크의 경우 유압 작동을 고려할 수 있습니다.

필요한 토크 계산

액추에이터의 크기는 실제 작동 조건에서 최대 밸브 토크에 따라 결정되어야 합니다. 온도 변화, 노후화 및 침전물에 대해 합리적인 여유가 제공되어야 합니다.

제어 및 피드백 요구 사항 확인

제어 전압, 신호 유형, 리미트 스위치 피드백, 연속 위치 피드백 및 수동 오버라이드 요구 사항을 지정합니다.

비상 안전 위치 선택

장비 보호, 프로세스 안전 및 환경 위험에 따라 페일 클로즈(Fail Close), 페일 오픈(Fail Open) 또는 페일 인 플레이(Fail In Place)를 선택하십시오.

Ningbo Baodi Plastic Valve Co., Ltd.는 광범위한 산업용 플라스틱 파이프, 피팅 및 밸브를 제공합니다. 이 제품 범위는 사용자가 열가소성 배관 시스템 전반에 걸쳐 연결 표준, 압력 등급 및 재료 호환성을 조정하는 데 도움이 됩니다.

설치 및 시운전 지침

밸브 및 액추에이터 검사

설치하기 전에 밸브, 액추에이터, 장착 브래킷 및 커플링을 검사하십시오. 공이 전체 이동 동안 원활하게 회전하는지 확인합니다.

밸브 재질, 연결 크기, 액추에이터 유형, 전원 공급 장치 및 안전 장치 배열을 확인하십시오.

파이프라인 청소 및 정렬

파이프라인을 청소하여 모래, 플라스틱 조각, 용접 잔여물 및 과도한 밀봉 재료를 제거하십시오. 이물질은 볼 표면과 밸브 시트를 손상시킬 수 있습니다.

파이프라인이 올바르게 정렬되어야 합니다. 외부 응력이 토크를 증가시키고 열가소성 본체를 변형시킬 수 있으므로 잘못 정렬된 파이프를 제자리로 당기는 데 밸브를 사용해서는 안 됩니다.

유틸리티 공급 장치 연결

공압 시스템의 경우 지정된 압력에서 깨끗하고 건조한 압축 공기를 사용하십시오.

전동 액추에이터의 경우 전압, 배선, 접지 및 환경 보호를 확인하십시오.

작동 방향 테스트

열림 명령이 실제로 밸브를 열고 닫힘 명령이 밸브를 닫힌 위치 쪽으로 회전시키는지 확인하십시오.

3방향 자동 볼 밸브의 경우 모든 액추에이터 위치를 테스트하고 해당 흐름 경로를 확인하십시오.

위치 피드백 교정

개방 및 폐쇄 리미트 스위치를 조정하고 제어 시스템이 올바른 피드백을 받는지 확인하십시오.

밸브가 서비스를 시작하기 전에 오류 방지 기능과 수동 오버라이드도 테스트해야 합니다.

정기 유지 관리 및 문제 해결

밸브가 열리지 않거나 닫히지 않음

가능한 원인: 전력 부족, 공기 압력 부족, 액추에이터 토크 부족, 시트 팽창, 볼 주변 침전물, 커플링 손상 또는 잘못된 제어 신호.

밸브가 위치에 도달하기 전에 정지함

가능한 원인: 잘못된 한계 설정, 액추에이터 과부하 보호, 과도한 차압, 스템 마찰 또는 내부 밸브 막힘.

내부 누출

가능한 원인: 손상된 시트, 긁힌 볼, 갇힌 입자, 불완전한 닫힘 또는 배관 응력으로 인한 밸브 본체 변형.

잘못된 위치 피드백

가능한 원인: 느슨한 리미트 스위치, 커플링 움직임, 잘못된 보정 또는 손상된 피드백 모듈.

전동 액추에이터 과열

전기 actuator may overheat if its operating frequency exceeds the permitted duty cycle or if the valve requires more torque than expected.

공압식 액츄에이터 공기 누출

내부 씰, 튜브 연결부 또는 제어 액세서리가 손상된 경우 공압식 액추에이터가 과도한 공기를 소비할 수 있습니다.

Ningbo Baodi Plastic Valve Co., Ltd.는 국내 및 국제 시장에서 수만 개의 기업에 서비스를 제공해 왔습니다. 현장 경험에 따르면 많은 자동 밸브 문제는 기본 밸브 구조만으로 인한 것이 아니라 잘못된 액추에이터 크기, 부적합한 재료 또는 설치 응력으로 인해 발생합니다.

자동 볼 밸브의 일반적인 응용 분야

화학물질 투여 및 전달

밸브는 산, 알칼리 및 처리 화학물질을 자동으로 제어할 수 있습니다. 재료 호환성과 안전 장치 위치가 주요 선택 요소입니다.

수처리

자동 볼 밸브는 여과, 화학 물질 추가, 역세 및 장비 격리에 사용됩니다.

탱크 채우기 및 배수

밸브는 높은 수준 및 낮은 수준의 신호에 반응하여 액체 유입 및 배출을 제어할 수 있습니다.

펌프 제어 시스템

자동 볼 밸브는 펌프 시작 및 정지 논리와 연결되어 잘못된 밸브 위치에서 작동하는 것을 방지할 수 있습니다.

자동화 공정 장비

밸브는 원격 전환 및 프로세스 연동을 위해 필터, 혼합기, 투여 장치 및 패키지 처리 시스템에 설치할 수 있습니다.

다중 방향 흐름 전환

3방향 자동 볼 밸브는 수동으로 파이프를 교체할 필요 없이 탱크, 처리 장비 또는 파이프라인 분기 간에 유체의 경로를 지정할 수 있습니다.

자동 볼 밸브에 대해 자주 묻는 질문

자동 볼 밸브에 전기가 필요합니까?

전기 Automatic Ball Valve requires electrical power. A pneumatic valve mainly uses compressed air, although its solenoid valve and feedback devices may also require electricity.

자동 볼 밸브가 흐름을 조절할 수 있습니까?

제한된 흐름 조절 기능을 제공할 수 있지만 작은 개구부에서 장기간 작동하면 소음, 침식, 공동 현상 및 밸브 시트 마모가 발생할 수 있습니다.

정전이 발생하면 어떻게 되나요?

밸브는 액추에이터 및 안전 설계에 따라 닫히거나 열리거나 마지막 위치에 유지될 수 있습니다.

자동 볼 밸브는 얼마나 빨리 작동합니까?

작동 시간은 밸브 크기, 액추에이터 유형, 공기 압력, 모터 속도 및 토크 요구 사항에 따라 다릅니다.

작동 속도가 매우 빠르면 길거나 유량이 많은 파이프라인에 압력 충격이 발생할 수 있습니다.

밸브를 수동으로 작동할 수 있나요?

일부 액추에이터에는 핸드휠 또는 수동 오버라이드가 포함되어 있습니다. 수동 작동 전에 자동 전원 또는 압축 공기를 격리해야 합니다.

자동 볼 밸브가 완전히 닫히지 않는 이유는 무엇입니까?

가능한 원인으로는 불충분한 토크, 갇힌 입자, 부풀어 오른 밸브 시트, 잘못된 한계 설정, 커플링 이동 또는 제어 신호 문제 등이 있습니다.

전기 작동과 공압 작동의 차이점은 무엇입니까?

전동식 작동방식으로 압축공기가 필요하지 않으며 원격제어가 편리합니다. 공압식 작동은 일반적으로 더 빠르며 스프링 리턴 오류 방지 작동을 더 쉽게 만듭니다.

자동 볼 밸브가 부식성 화학물질을 처리할 수 있습니까?

몸체, 볼, 시트, 스템 및 씰이 화학물질, 농도, 온도 및 압력과 호환될 때 부식성 화학물질을 처리할 수 있습니다.

자동 볼 밸브는 얼마나 오래 지속됩니까?

서비스 수명은 매체, 압력, 온도, 작동 빈도, 액추에이터 크기, 밸브 시트 재질 및 유지 관리 조건에 따라 달라집니다.

선택하기 전에 어떤 정보가 필요합니까?

필요한 정보에는 매체, 화학물질 농도, 온도, 압력, 최대 차압, 유량, 밸브 크기, 본체 재질, 시트 재질, 포트 설계, 액추에이터 유형, 제어 신호, 작동 시간, 듀티 사이클, 위치 피드백 및 안전 요구 사항이 포함됩니다.
