수동 볼 밸브

홈 / 제품 / 수동 밸브 / 수동 볼 밸브 / 트루 유니온 볼 밸브

이전：삼방향 볼 밸브(수직형) 다음：3피스 볼 밸브

부품 및 재료
치수 및 사양
설명
옵션
자주 묻는 질문
문의하기

아니요.

부품

재료

관절

PPH,UPVC,CPVC,PVDF,FRPP,PE

유니온 너트

PPH,UPVC,CPVC,PVDF,FRPP

본체

PPH,UPVC,CPVC,PVDF,FRPP

시트 씰

EPDM/FPM/FFKM PTFE

공

PPH,UPVC,CPVC,PVDF,FRPP

플러그 내부

PPH,UPVC,CPVC,PVDF,FRPP

줄기

PPH,UPVC,CPVC,PVDF,FRPP

손잡이

ABS,PPG

줄기 O-ring

EPDM, FPM, FFKM

O-링

EPDM, FPM, FFKM

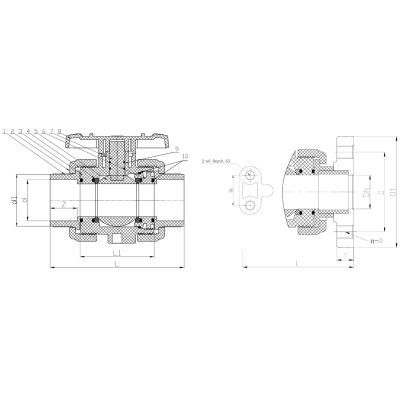

치수표(mm)

HG/DIN

DN	L1	소켓 끝					맞대기 용접 끝
		UPVC, CPVC			PPH, PVDF(용접)		PE,PPH
		d	Z	엘#	d	엘#	d1	d	L
									짧은	롱
15	62	20	16	100	19.3	96	20	15.5	147	199
20	69	25	18.5	117	24.1	110	25	20.2	167	220
25	76	32	22	130	31	121	32	25.2	186	228
32	85	40	26	149	39	136	40	32.6	198	249
40	92	50	31	166	49	149	50	40.4	213	274
50	113	63	37.5	201	61.9	178	63	51.4	239	333
65	135	75	51	265	73.7	235	75	61.6	284	\
80	154	90	52	295	88.5	268	90	73.8	322	\
100	175	110	60	330	108.3	302	110	90	359	\

DN	s1	ф	s3	실 끝		플랜지 끝
				d	엘(#)	D	n	ф	L
									UPVC, CPVC		PPH, PVDF
				HG/DIN					바오디	DIN	바오디	DIN
15	19	7.3/M8*M5	11	RC1/2	108	65	4	14	140	130	136	130
20	19	7.3/M8*M5	11	Rc3/4	125	75	4	14	159	150	152	150
25	19	7.3/M8*M5	11	Rc1	138	85	4	14	186	160	177	160
32	30	9/M10*M6	15	Rc1-1/4	160	100	4	18	217	180	204	180
40	30	9/M10*M6	15	Rc1-1/2	177	110	4	18	244	200	227	200
50	30	9/M10*M6	15	Rc2	206	125	4	18	292	230	269	230
65	\	\	\	\	\	145	4	18	368	\	338	\
80	\	\	\	\	\	160	8	18	417	\	390	\
100	\	\	\	\	\	180	8	18	474	\	446	\

안시/JIS

DN	L1	s1	ф	s3	소켓 끝
					UPVC, CPVC				PPH, PVDF(용접)
					d		Z	L	d		L
					안시	JIS			안시	JIS
15	62	19	7.3/M8*M5	11	21.3	22	18	108	20.7	20.7	107
20	69	19	7.3/M8*M5	11	26.7	26	22	125	26	25	124
25	76	19	7.3/M8*M5	11	33.4	32	27	138	32.6	31	137
32	85	30	9/M10*M6	15	42.2	38	30	160	41.2	37	158
40	92	30	9/M10*M6	15	48.3	48	35	177	47	47	175
50	113	30	9/M10*M6	15	60.3	60	40	206	59	59	204
65	135	\	\	\	73	76	51	265	72	73.7	235
80	154	\	\	\	88.9	89	52	295	88	88	268
100	175	\	\	\	114.3	114	60	330	112.3	112.3	302

DN	실 끝			플랜지 끝
	d		엘(#)	D		n		ф		L
										UPVC, CPVC	PPH, PVDF
	안시	JIS		안시	JIS	안시	JIS	안시	JIS	바오디	바오디
15	NPT1/2	PT1/2	108	60	70	4	4	16	15	148	147
20	NPT3/4	PT3/4	125	70	75	4	4	16	15	165	164
25	NPT1	PT1	138	79	90	4	4	16	15	178	177
32	NPT1-1/4	PT1-1/4	160	89	100	4	4	16	19	200	198
40	NPT1-1/2	PT1-1/2	177	98	105	4	4	16	19	217	215
50	NPT2	PT2	206	121	120	4	4	19	19	246	244
65	\	\	\	140	140	4	4	19	19	305	275
80	\	\	\	152	150	4	8	19	19	335	308
100	\	\	\	190	175	8	8	19	19	370	342

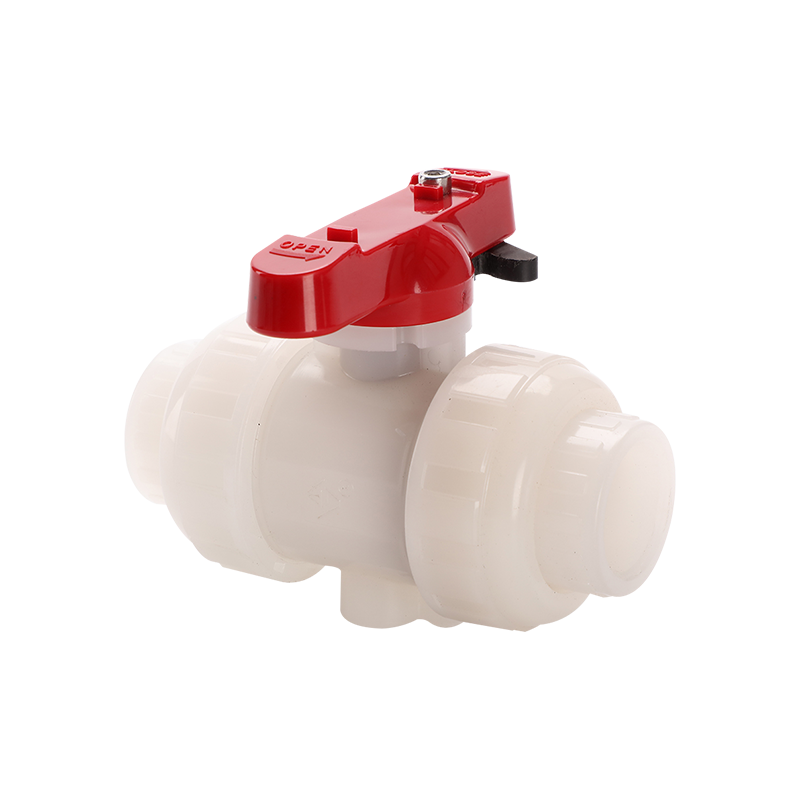

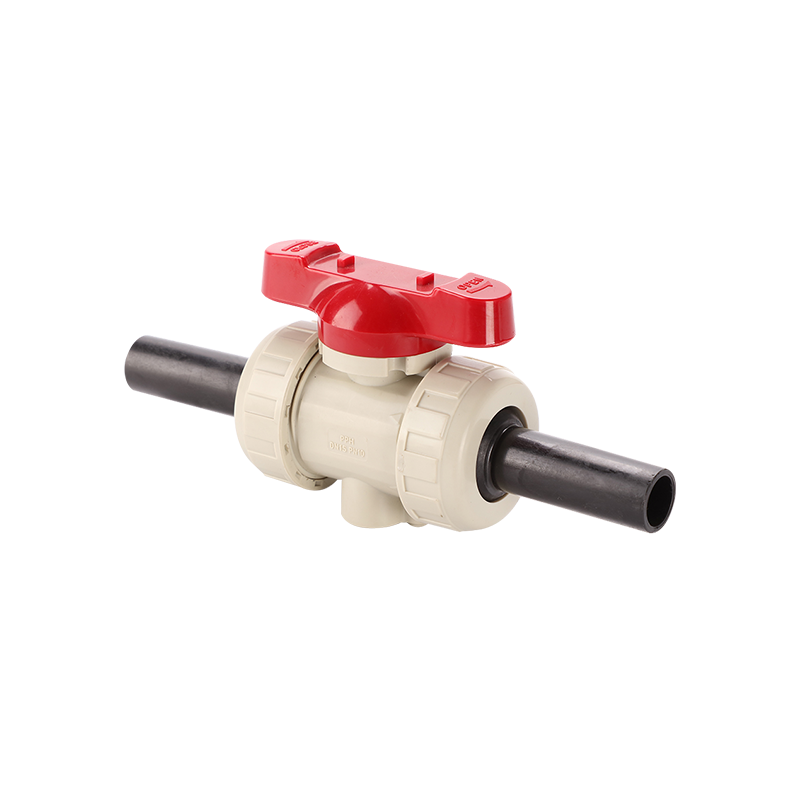

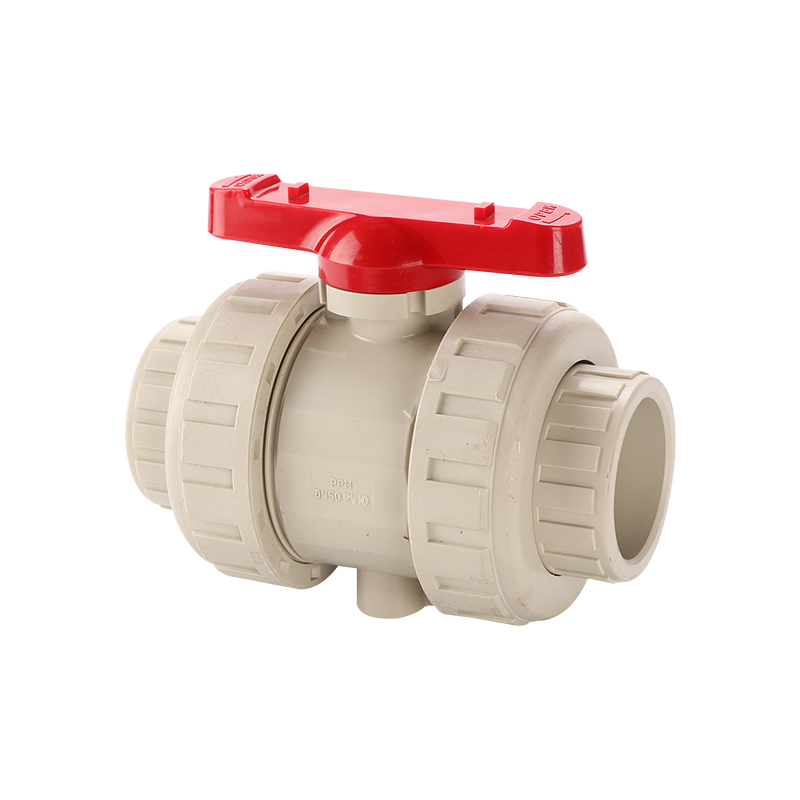

진정한 유니온 볼 밸브는 풀 보어 흐름 경로와 양쪽 끝의 탈착식 유니온 연결을 결합하여 플랜트에 라인에서 쉽게 서비스하거나 제거할 수 있으면서도 강력한 압력 성능을 제공하는 밸브를 제공합니다.

주요 기능:
• 더 두꺼운 벽 두께의 전체 보어 설계는 UPVC, CPVC 및 PVDF 재료에서 최대 PN16의 압력 등급을 지원합니다.
• 옵션인 잠금 장치는 작동 안전 및 잠금 절차를 위해 핸들을 완전 개방 또는 완전 폐쇄 위치로 고정합니다.
• 크기 DN15-50은 완전 진공 서비스용으로 평가되어 부압 응용 분야에도 적합합니다.
• 본체 길이는 HG 표준 설계 요구 사항을 초과하므로 볼이 더 두껍고 PTFE 씰이 더 두꺼우며 내부 플러그와 스레드가 더 강해 장기간 내구성이 뛰어납니다.
• 본체를 교체하지 않고도 밸브를 수동에서 자동(공압 또는 전기) 작동으로 전환할 수 있으므로 자동화 요구 사항이 발전함에 따라 초기 설치 투자를 보호할 수 있습니다.
• 삽입 구멍이 있는 하단 스탠드를 사용하면 추가 브래킷 없이 금속 삽입만 사용하여 밸브를 벤치나 패널에 고정할 수 있습니다.
• 핸들을 제거하고 돌출된 러그를 캐리어에 배치하면 유지 관리를 위해 도구를 사용하여 신속하게 분해할 수 있습니다.

현장 경험에 따르면 공장 배관의 설치 오류로 인해 유니온 너트에 응력이 고르지 않게 가해져 더 큰 크기에서는 시간이 지남에 따라 누수 또는 너트 손상이 발생할 수 있습니다. 이러한 이유로 최대 DN50까지 사용하려면 유니온 연결 스타일을 권장하며 플랜지형 볼 밸브 설계는 더 큰 직경에 더 적합합니다.

일반적인 응용 분야에는 프로세스 스키드, 수처리 시스템, 진공 라인 및 나중에 자동화될 수 있는 설치가 포함되므로 이 밸브는 배관을 재설계하지 않고도 작동 방법을 업그레이드할 수 있는 옵션을 원하는 엔지니어에게 유연한 선택이 됩니다.
