수동 다이어프램 밸브

홈 / 제품 / 수동 밸브 / 수동 다이어프램 밸브 / 플랜지 다이어프램 밸브

부품 및 재료
치수 및 사양
설명
옵션
자주 묻는 질문
문의하기

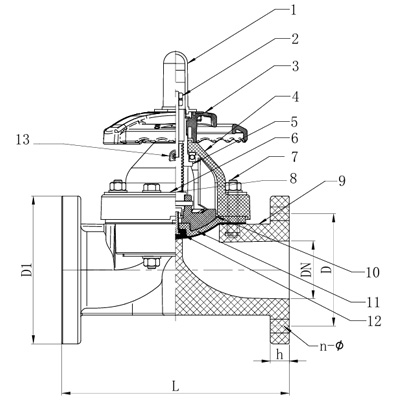

아니요.	부품	재료
1	게이지 커버	PC
2	스터드 너트	강철, 스테인레스 스틸
3	핸드휠	ABS,PPG
4	보닛	PPG,FRPP,PPH,UPVC,CPVC,PVDF
5	슬리브	니켈 도금 주철, 구리 합금
6	보드	플라스틱 코팅 강철, 스테인레스 스틸
7	스터드 볼트 및 너트	강철, 스테인레스 스틸
8	줄기	강철, 스테인레스 스틸，copper alloy
9	본체	FRPP,PPH,UPVC,CPVC,PVDF
10	압축기	PVDF, CPVC, PVDF, CPVC, 주철
11	쿠션	EPDM, FPM
12	다이어프램	EPDM, FPM，PVDF，FEP，PFA，PTFE
13	그리스 니플	DN80,80-250사용 전용, 구리 합금, 스테인레스 스틸

Cv 기준값
100% 완전 개방

DN			이력서 가치

15			5.4
20			6.3
25			7.2
32			8.1
40			23.4
50			43.2
65			76.5

80			103.5

100			166.5

125			270
150			360

200			630
250			900
300			900

(Mpa) 온도%압력 차트

DN	FRPP			PPH			UPVC		CPVC			PVDF
	20℃	60℃	90℃	20℃	60℃	85℃	20℃	50℃	20℃	60℃	85℃	20℃	60℃	90℃	120℃
15	1.0	0.8	0.3	1.0	0.7	0.3	1.0	0.5	1.0	0.8	0.3	1.0	1.0	0.6	0.4
20	1.0	0.8	0.3	1.0	0.7	0.3	1.0	0.5	1.0	0.8	0.3	1.0	1.0	0.6	0.4
25	1.0	0.8	0.3	1.0	0.7	0.3	1.0	0.5	1.0	0.8	0.3	1.0	1.0	0.6	0.4
32	1.0	0.6	0.3	1.0	0.5	0.3	1.0	0.5	1.0	0.6	0.3	1.0	1.0	0.6	0.4
40	1.0	0.6	0.3	1.0	0.5	0.3	1.0	0.5	1.0	0.6	0.3	1.0	1.0	0.6	0.4
50	1.0	0.6	0.3	1.0	0.5	0.3	1.0	0.5	1.0	0.6	0.3	1.0	1.0	0.6	0.4
65	1.0	0.5	0.2	1.0	0.4	0.2	1.0	0.4	1.0	0.5	0.2	1.0	1.0	0.5	0.3

80	1.0	0.5	0.2	1.0	0.4	0.2	1.0	0.4	1.0	0.5	0.2	1.0	1.0	0.5	0.3

100	1.0	0.5	0.2	1.0	0.4	0.2	1.0	0.4	1.0	0.5	0.2	1.0	0.8	0.5	0.3

125	0.5	0.3	0.15	0.5	0.2	0.15	0.6	0.3	0.6	0.3	0.2	0.6	0.6	0.4	0.2
150	0.5	0.3	0.15	0.5	0.2	0.15	0.6	0.3	0.6	0.3	0.2	0.6	0.6	0.4	0.2

200	0.3	0.2	0.1	0.3	0.15	0.1	0.3	0.1	0.3	0.2	0.1	0.4	0.4	0.2	0.1
250	0.3	0.2	0.1	0.3	0.15	0.1	0.3	0.1	0.3	0.2	0.1	0.3	0.3	0.2	0.1
300	0.3	0.2	0.1	0.3	0.15	0.1	0.3	0.1	0.3	0.2	0.1	0.3	0.3	0.2	0.1

치수표

DN	D1(mm)			디(mm)			엘(mm)				시간(mm)	n			Φ(mm)

	HG/DIN	JIS	안시	HG/DIN	JIS	안시	HG	DIN	JIS	안시		HG/DIN	JIS	안시	HG/DIN	JIS	안시

15	95	95	95	65	70	60	125	130	110	110/108	14	4	4	4	14	15	16

20	105	100	100	75	75	70	135	150	120	120/150	16	4	4	4	14	15	16

25	115	125	125	85	90	79	145	160	130	130/150	16	4	4	4	14	15	16

32	135	135	135	100	100	89	160	180	142*	160	16	4	4	4	18	19	16

40	145	145	145	110	105	98	180	200	180	180/176	16	4	4	4	18	19	16


50	160	160	160	125	120	121	210	230	210	210/202	18	4	4	4	18	19	19
65	180	180	180	145	140	140	250	290*	250	250	22	4	4	4	18	19	19
80	195	195	195	160	150	152	300	310	280	280/264*	25	8	8	4	18	19	19

100	215	220	220	180	175	190	350	350	340	340/329*	25	8	8	8	18	19	19
125	255	255	255	210	210	216	400	400	410	410	30	8	8	8	18	19	22

150	280	280	280	240	240	241	460	480	480	480	30	8	8	8	22	23	22
200	340	340	340	295	290	298	575	600*	570	570	38	8	12	8	22	23	22

250	395	395	395	350	355	362	685	730*	680	680	38	12	12	12	22	25	26

300	480	480	480	400	400	432	790				40	12	16	12	22	25	26

플랜지 다이어프램 밸브는 화학 처리, 반도체 제조, 수처리 및 제약 산업 전반에 걸쳐 부식성, 초순수 및 중요한 유체 처리 응용 분야를 위해 설계된 정밀 엔지니어링 유량 제어 밸브입니다. 1983년 최초의 플라스틱 다이어프램 밸브가 생산되어 화학 산업부의 인증을 받은 1979년으로 거슬러 올라가는 제조 경험을 바탕으로 구축된 이 밸브 시리즈는 수십 년간의 엔지니어링 개선과 현대 밀봉 기술을 결합합니다.

주요 기능:
• 고품질 다이어프램 및 쿠션 소재는 낮은 압축 변형률을 제공하여 반복적인 사이클링에서도 안정적인 장기 밀봉 성능을 보장합니다.
• 밸브 본체 전체에 걸쳐 최적화된 압력 분배 설계는 작동에 필요한 폐쇄 토크를 줄여 밸브 작동을 더 쉽게 만들고 스템과 보닛 어셈블리의 마모를 줄입니다.
• 제조 및 조립 공차에 대한 엄격한 제어를 통해 전체 밸브 크기 범위에 걸쳐 일관된 성능으로 안정적이고 정확한 유량 조절이 가능합니다.
• 위어 스타일의 사각 없는 흐름 경로는 고순도 및 위생적인 공정 라인에 중요한 매체 축적 및 교차 오염을 방지합니다.
• 접액부 전체에 걸쳐 우수한 내식성을 제공하여 공격적인 산, 알칼리 및 화학 매체로부터 보호합니다.
• 패킹 글랜드가 없다는 것은 패킹 마모가 없고 패킹 관련 누출 경로가 없으며 밸브 서비스 수명 동안 유지 관리 요구 사항이 줄어든다는 것을 의미합니다.

표준 파이프라인 플랜지에 직접 볼트업할 수 있는 플랜지 연결 스타일로 제공되는 이 밸브는 주요 공정 라인, 분배 헤더 및 장기적인 시스템 무결성을 위해 고정되고 제거 불가능한 연결이 선호되는 응용 분야에 적합합니다. 특정 화학적 호환성 및 작동 온도 요구 사항에 맞게 본체 재질, 다이어프램 화합물 및 압력 등급을 구성할 수 있습니다.

일반적인 응용 분야에는 화학 물질 주입 시스템, 폐수 처리 공장, 초순수 분배, 반도체 습식 처리 및 제약 유체 이송 라인이 포함됩니다. 무윤활 다이어프램 기반 차단 메커니즘은 볼 및 플러그 밸브에서 흔히 발생하는 마모 또는 고착 위험을 제거하므로 부식성 또는 미립자가 포함된 매체의 격리 및 조절 작업에 신뢰할 수 있는 선택입니다.
