수동 다이어프램 밸브

홈 / 제품 / 수동 밸브 / 수동 다이어프램 밸브 / 진정한 유니온 다이어프램 밸브

이전：특수 다이어프램 밸브 다음：플랜지 다이어프램 밸브

부품 및 재료
치수 및 사양
설명
옵션
자주 묻는 질문
문의하기

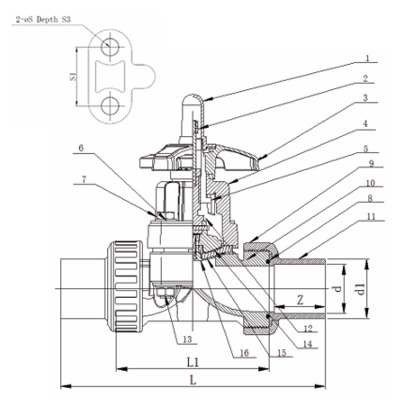

아니요.

부품

재료

게이지 커버

스터드 너트

강철, 스테인레스 스틸

핸드 휠

ABS,PPG

보닛

PPG,FRPP,PPH,UPVC,CPVC,PVDF

소매

니켈 도금 주철, 구리 합금

보드

플라스틱 코팅 강철, 스테인레스 스틸

스터드 볼트 및 너트

강철, 스테인레스 스틸

유니온 너트

FRPP,PPH,UPVC,CPVC,PVDF

본체

FRPP,PPH,UPVC,CPVC,PVDF

O-링

EPDM, FPM

엔드커넥터

FRPP,PPH,UPVC,CPVC,PVDF，PE

줄기

강철, 스테인레스 스틸，copper alloy

압축기

PVDF, CPVC, PVDF, CPVC, 주철

스러스트 베어링

DN80,80-250강,스테인리스만 사용

쿠션

EPDM, FPM

다이어프램

EPDM, FPM，PVDF，FEP，PFA，PTFE

DN	L1	s1	ф	s3	소켓 끝										맞대기 용접 끝				실 끝
					PVC, CPVC							PPH, PVDF(융합)			PE,PPH				d			L
					d			Z		L		d		L	d1	d	L
					HG/DIN	JIS	안시	HG/DIN	JIS/안시	HG/DIN#	JIS/안시(#)	HG/DIN	안시	HG/DIN/ANSI#			짧은	롱	HG/DIN	JIS	안시
15	97/109~	19	7.3/M8*M5	11	20	22	21.3	18.5	17	153/165~	153/165~	19.3	20.5	153/165~	20	15.5	\	234*	RC1/2	PT1/2	NPT1/2	153/165~
20	97/109~	19	7.3/M8*M5	11	25	26	26.7	18.5	23	145/157~	153/165~	24.1	25.8	139/151~	25	20.2	195/207~	248/260~	Rc3/4	PT3/4	NPT3/4	153/165~
25	116/117~	19	7.3/M8*M5	11	32	32	33.4	22	26	170	180	31	32.4	162	32	25.2	226	268	Rc1	PT1	NPT1	180
32	182	45	10.5/M12*M8	15	40	38	42.2	30	30	256	256	39	41.2	256	40	32.6	\	346	Rc1-1/4	PT1-1/4	NPT1-1/4	256
40	182	45	10.5/M12*M8	15	50	48	48.3	31	35	256	264	49	47.3	241	50	40.4	303	364	Rc1-1/2	PT1-1/2	NPT1-1/2	264
50	218	45	10.5/M12*M8	15	63	60	60.3	37.5	39	306	310	61.9	59.2	285	63	51.4	344	438	Rc2	PT2	NPT2	310

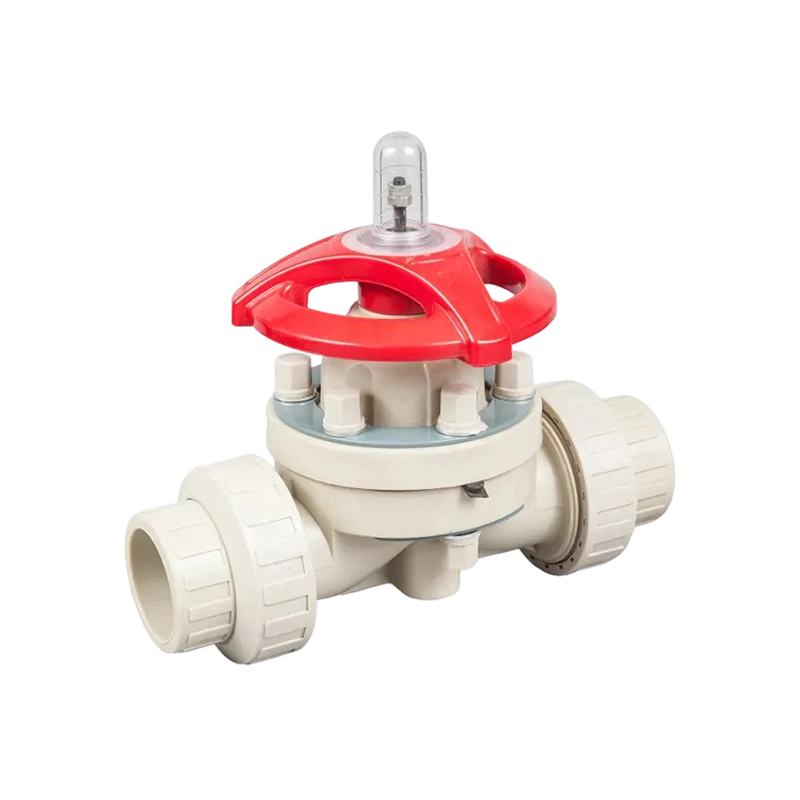

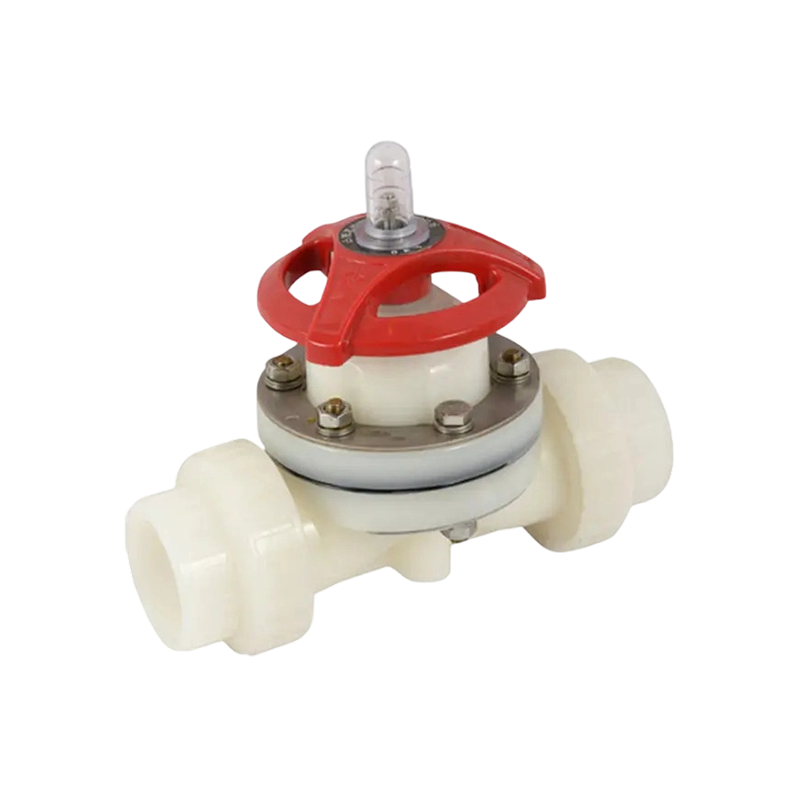

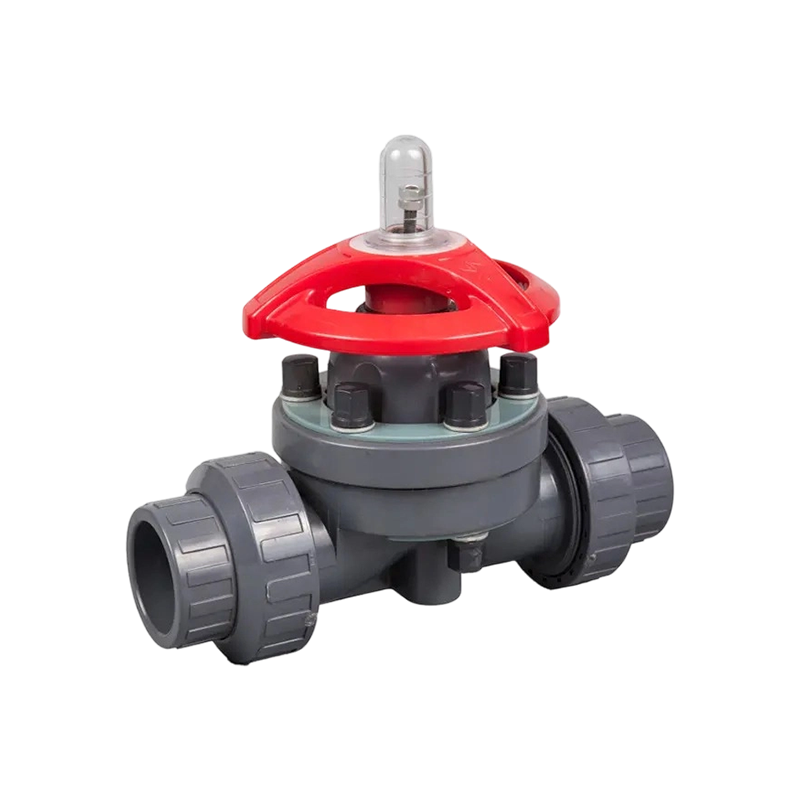

진정한 유니온 다이어프램 밸브는 표준 플랜지형 다이어프램 밸브와 동일한 밀봉 성능을 공유하는 동시에 밸브 본체의 양쪽 끝에 제거 가능한 유니온 연결을 추가하여 주변 배관 시스템을 방해하지 않고 검사, 청소 또는 교체를 위해 밸브를 파이프라인에서 꺼낼 수 있습니다.

주요 특징:
• 밀봉 성능은 다이어프램 밸브 라인 전체에 사용되는 동일한 다이어프램 및 시트 설계로 지원되는 플랜지형 다이어프램 밸브의 성능과 일치합니다.
• 밸브 본체를 통한 큰 유량은 압력 강하 최소화가 중요한 공정 라인을 지원합니다.
• 양쪽 끝의 유니온 너트를 사용하면 파이프라인에서 빠르게 분리할 수 있으므로 파이프를 절단하거나 다시 용접하지 않고도 유지 관리, 밸브 교체 및 시스템 재구성이 단순화됩니다.
• 콤팩트한 본체 디자인은 플랜지형 대안에 비해 전체 설치 길이를 줄여 공간이 제한된 스키드 및 장비 레이아웃에 유용합니다.

여러 설치에 대한 현장 경험에 따르면 유니언 스타일 연결은 더 작은 라인 크기에 가장 적합합니다. 공장 배관의 설치 오류로 인해 유니온 너트에 고르지 못한 응력이 가해져 시간이 지남에 따라 누출이 발생하거나 너트가 손상될 수 있습니다. 이러한 이유로 이 밸브 스타일은 최대 DN50 크기에 권장되며 플랜지 다이어프램 밸브는 연결 응력과 기계적 부하가 더 큰 공칭 직경에 권장됩니다.

일반적인 응용 분야에는 장비 스키드, 샘플링 지점, 실험실 및 파일럿 규모의 공정 라인, 청소 또는 검사를 위해 정기적으로 밸브를 제거해야 하는 설치가 포함됩니다. 컴팩트한 설치 공간과 탈착식 설계 덕분에 공간이 부족하고 예산 제약이 있는 환경에서 작업하는 OEM 장비 제작업체와 공정 스키드 제작업체에게 실용적인 선택이 되면서도 전체 다이어프램 밸브 제품군에 걸쳐 동일한 내식성과 정밀한 흐름 제어 기능을 제공합니다.
